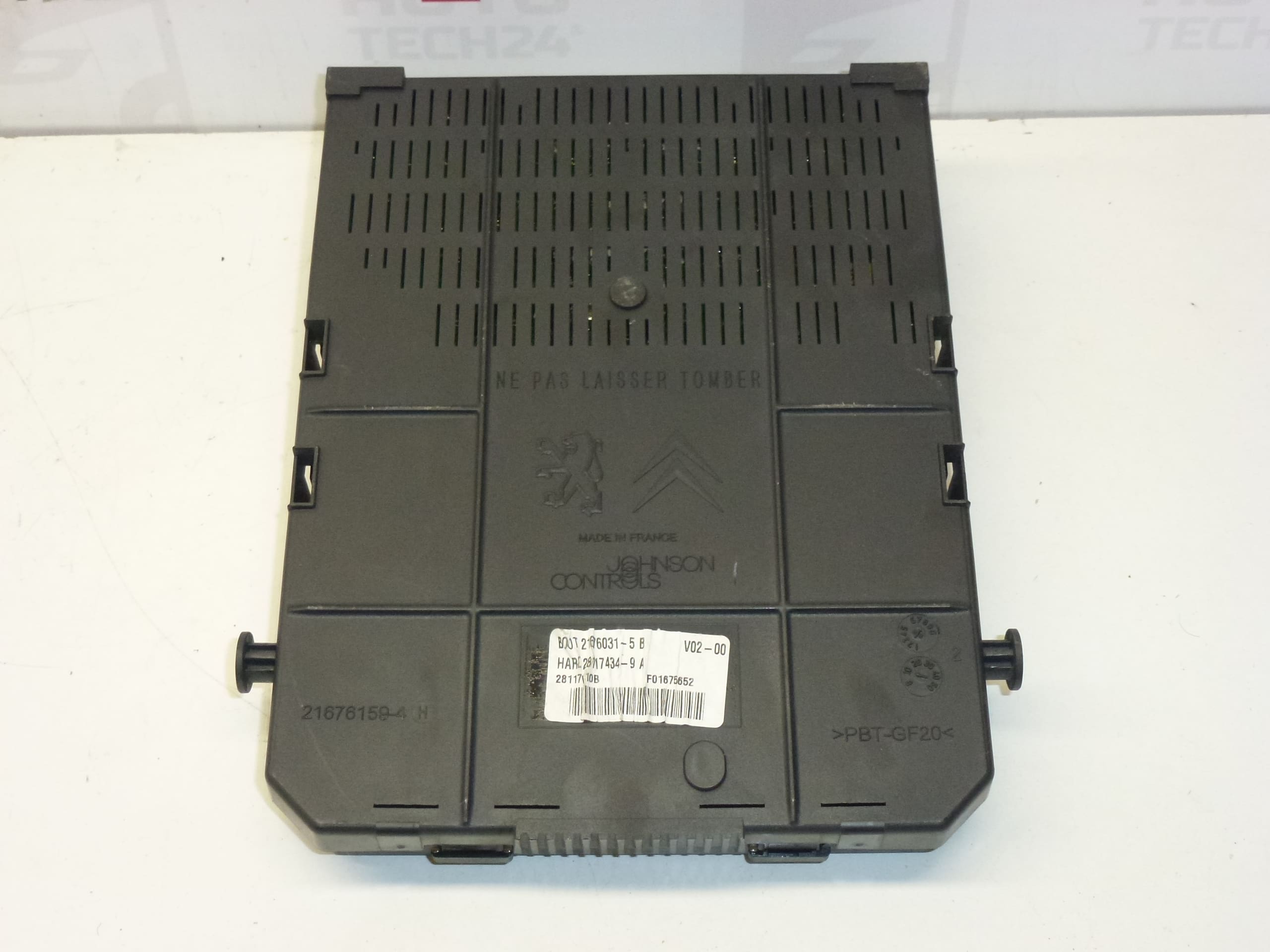

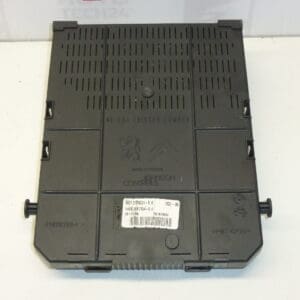

BSI 2004 H04-01 Johnson Controls za vozila Citroën Peugeot
Modul BSI (Body Systems Interface) BSI 2004 H04-01 je centralna upravljačka jedinica koja upravlja funkcijama karoserije i komunikacijom unutar vozila Stellantis grupacije za modele Citroën i Peugeot. Ovaj modul, označen brojevima 9661940380, 6580KH, 6580KJ i povezanim kodovima, kontrolira rasvjetu, brisače, centralno zaključavanje, signalizaciju, komunikaciju putem CAN sabirnice i funkcije komfora. Zbog svoje uloge u upravljanju ključnim električnim sustavima, nepravilnosti u radu BSI-ja mogu uzrokovati razne električne greške i otežati normalnu vožnju. Dio je namijenjen za profesionalnu montažu i za iskusne samostalne majstore koji imaju pristup dijagnostičkim alatima.
Tehničke informacije
- Proizvođač: Johnson Controls; Stellantis
- Model: Primarno za Citroën C5 (srodni modeli Citroën/Peugeot unutar Stellantis grupe)
- Kodovi proizvoda: 9661940380, 6580KH, 6580KJ, H04-01
- Dodatni brojevi: 1660728480, 21676031-5B, 28117434-9A
- Funkcija: Centralna jedinica za upravljanje karoserijskim funkcijama, CAN gateway i interfejs za različite senzore i aktuatora
Preporuke za montažu
Prije početka rada isključite negativni pol akumulatora. Modul se obično nalazi iza instrument ploče ili u prostoru suvozača (pretinac), ovisno o modelu; uklonite dekorativne obloge i osigurajte pristup nosačima. Pažljivo odspojite sve konektore i zabilježite njihov položaj. Pri montiranju novog modula izbjegavajte statički elektricitet i mehanička oštećenja pina konektora. Nakon fizičke zamjene potrebno je izvršiti dijagnostiku i eventualno reprogramiranje ili sinhronizaciju BSI-ja s vozilom (ključ, imobilizator, centralno zaključavanje, softverske konfiguracije) korištenjem odgovarajućih servisnih dijagnostičkih alata. Provjerite osigurače i masu vozila te testirajte sve funkcije (rasvjeta, brisači, centralno zaključavanje, signali) prije montaže završnih obloga.
Zašto dio najčešće otkazuje
Najčešći uzroci otkaza BSI modula su prodor vlage i korozija kontakata, oksidacija konektora, naponni udari uslijed loše instalacije ili nekih neispravnih potrošača, kao i umorna lemljenja na tiskanoj ploči uslijed temperaturnih ciklusa i vibracija. Neispravni priključci i loša masa također često uzrokuju povremene greške ili potpuni prestanak rada. Zbog kompleksnosti elektronike, simptomi mogu biti raznoliki: kvarovi rasvjete, nefunkcioniranje centralnog zaključavanja, greške u komunikaciji CAN sabirnice ili problemi s indikatorima na instrument ploči.
Ovaj modul se često pretražuje po brojevima 9661940380, 6580KH, 6580KJ, 1660728480, 21676031-5B i 28117434-9A. Namijenjen je profesionalnim automehaničarima i iskusnim kućnim majstorima koji posjeduju potrebne alate za zamjenu i programiranje. Pravilna montaža i provjera okoline (brtve, suhoća konektora, ispravna masa) značajno produljuju radni vijek BSI jedinice.
