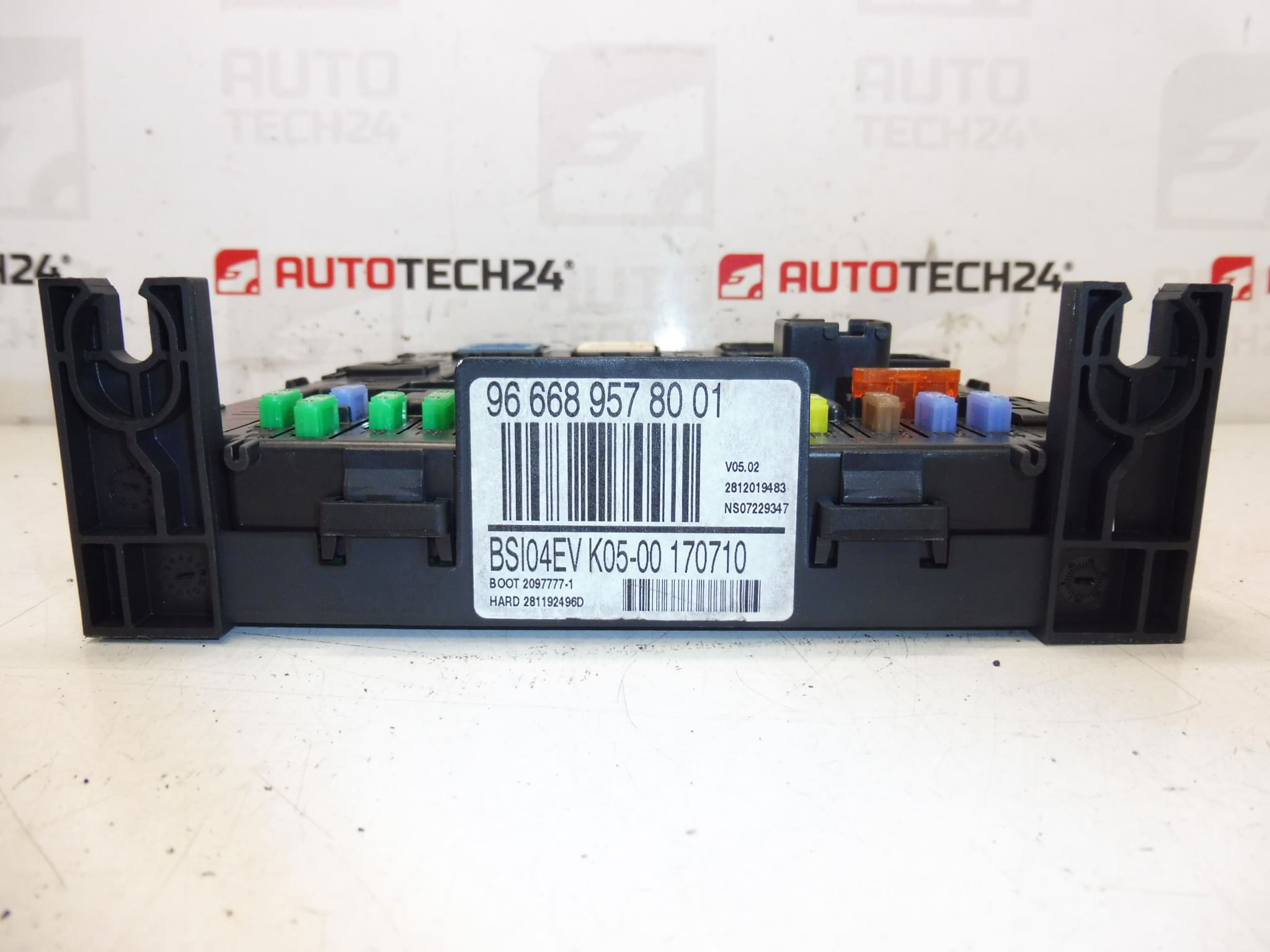

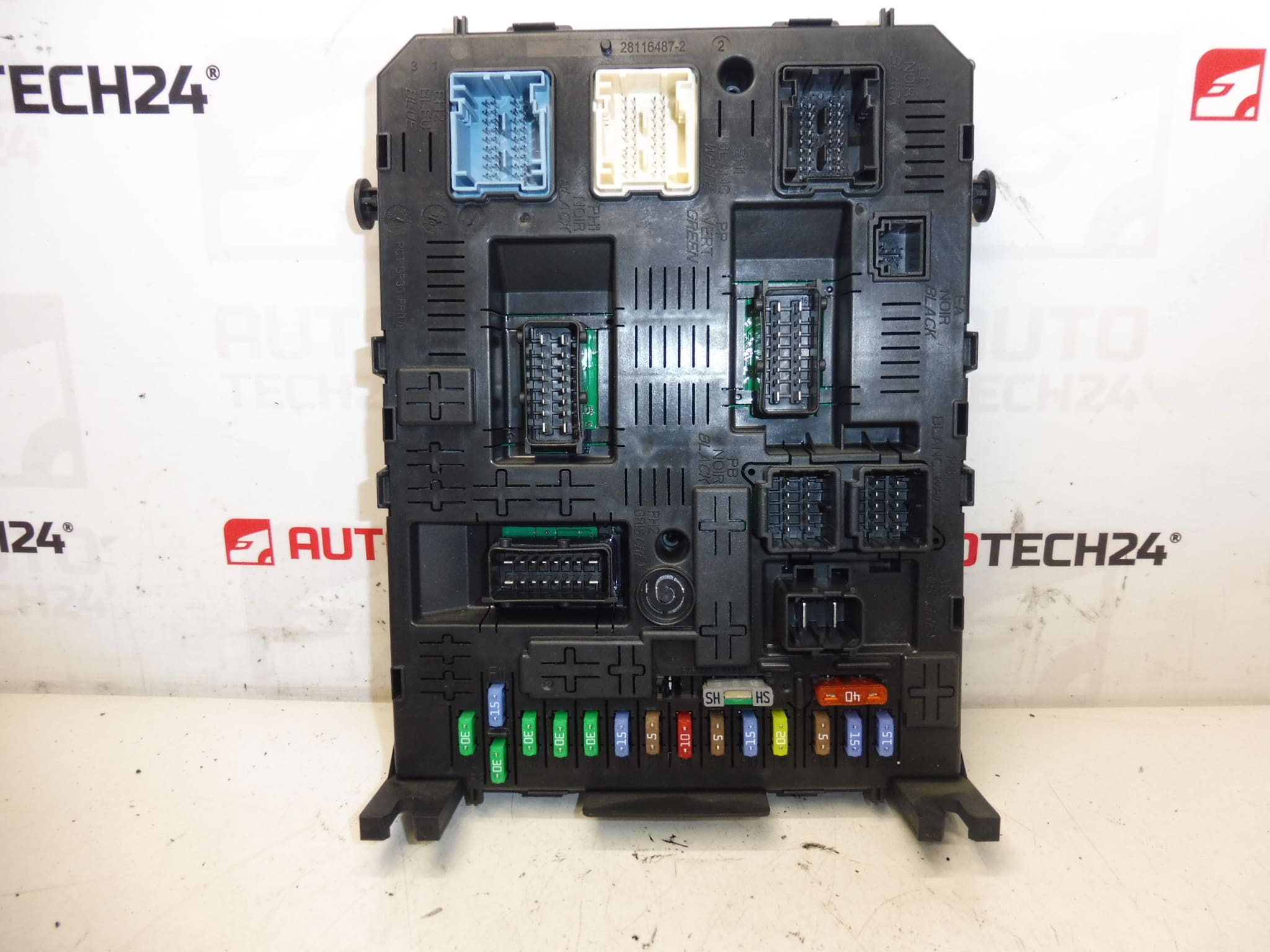

BSI BSI04EV K05-00 Johnson Controls za vozila Citroën i Peugeot. Potječe iz Peugeot 308.
Opis proizvoda
BSI (Body System Interface) BSI04EV K05-00 je upravljačka komfortna jedinica koja upravlja nizom funkcija u vozilima Citroën i Peugeot. Ovaj modul, kojeg je isporučio Johnson Controls i koji nosi serijske i referentne brojeve navedenih kodova, odgovoran je za upravljanje svjetlima, centralnim bravama, brisačima, signalizacijom, komunikacijom s instrument tablom i gateway funkcijama unutar CAN mreže vozila. Proizvod je namijenjen automehaničarima i entuzijastima koji samostalno obavljaju popravke i zamjene elektroničkih modula.
Tehničke informacije
- Proizvođač: Johnson Controls
- Model: Peugeot 308; kompatibilno s nekim izvedbama Citroën C4 (provjerite šifre prije montaže)
- Kodovi proizvoda: BSI04EV, K05-00
- Šifre/Referentni brojevi: 9666895780, 01 658059, 1663370480
Funkcija
BSI upravlja komfortnim funkcijama i služi kao centralna upravljačka jedinica za orkestraciju signala između prekidača u kabini i elektromehaničkih komponenti. Osigurava napajanje i upravljanje za rasvjetu, brisače, centralno zaključavanje, indikatore i služi kao komunikacijski čvor između ostalih upravljačkih jedinica u vozilu.
Zamjena i montaža
Zamjena BSI jedinice zahtijeva pažljiv pristup: prije početka uvijek isključite akumulator. Pri demontaži obilježite i fotografirajte sve konektore kako biste izbjegli zabunu pri ponovnom spajanju. Pažljivo oslobodite zaključavanje konektora i izvadite modul bez sile. Pri montaži postavite jedinicu na originale montažne točke, spojite konektore i vratite akumulator. Nakon montaže često je potrebno kloniranje podataka ili kodiranje kako bi jedinica pravilno radila s ostatkom vozila (vidjeti odjeljak ugradnja i kodiranje).
Ugradnja i kodiranje – Važno
– Jedinica je korištena i je „sparena“ s izvornim vozilom (VIN/PIN/ključevi).
– Mogućnosti zprovođenja:
- Kloniranje podataka sa stare jedinice (EEPROM/Flash) – nakon kloniranja jedinica je plug and play.
- Virginizacija i naknadna inicijalizacija/telekodiranje preko DiagBox (ili online) + prilagodba ključeva.
– Preporučeno izvršiti stručnjakom sa servisnom opremom PSA (DiagBox/Lexia/PP2000).
– Prije demontaže/montaže uvijek isključite akumulator i pridržavajte se postupka proizvođača kako ne bi došlo do oštećenja jedinice.
Zašto se najčešće kvari
- Prodor vlage ili korozija na konektorima, što dovodi do lošeg kontakta ili kratkog spoja.
- Udar električnog napona (prekoračenje napona) uslijed nepravilnog spajanja ili kvara alternatora.
- Mehaničko oštećenje prilikom uklanjanja ili ugradnje (pregibači pinova/konektora).
- Softverske greške ili oštećenje memorije koje zahtijeva kloniranje ili reprogramiranje.
Preporuke za servis
- Provjerite stanje i čistoću konektora prije montaže; očistite kontakte sredstvom za električne kontakte ako je potrebno.
- Izbjegavajte grubo rukovanje priključcima i zaštitite jedinicu od vlage i udaraca.
- Za kodiranje i prilagodbe koristite službenu PSA dijagnostiku ili ovlašteni servis.
- Ako je modul demontiran iz vozila, razmotrite kloniranje podataka sa stare jedinice kako biste izbjegli probleme s kompatibilnošću.
