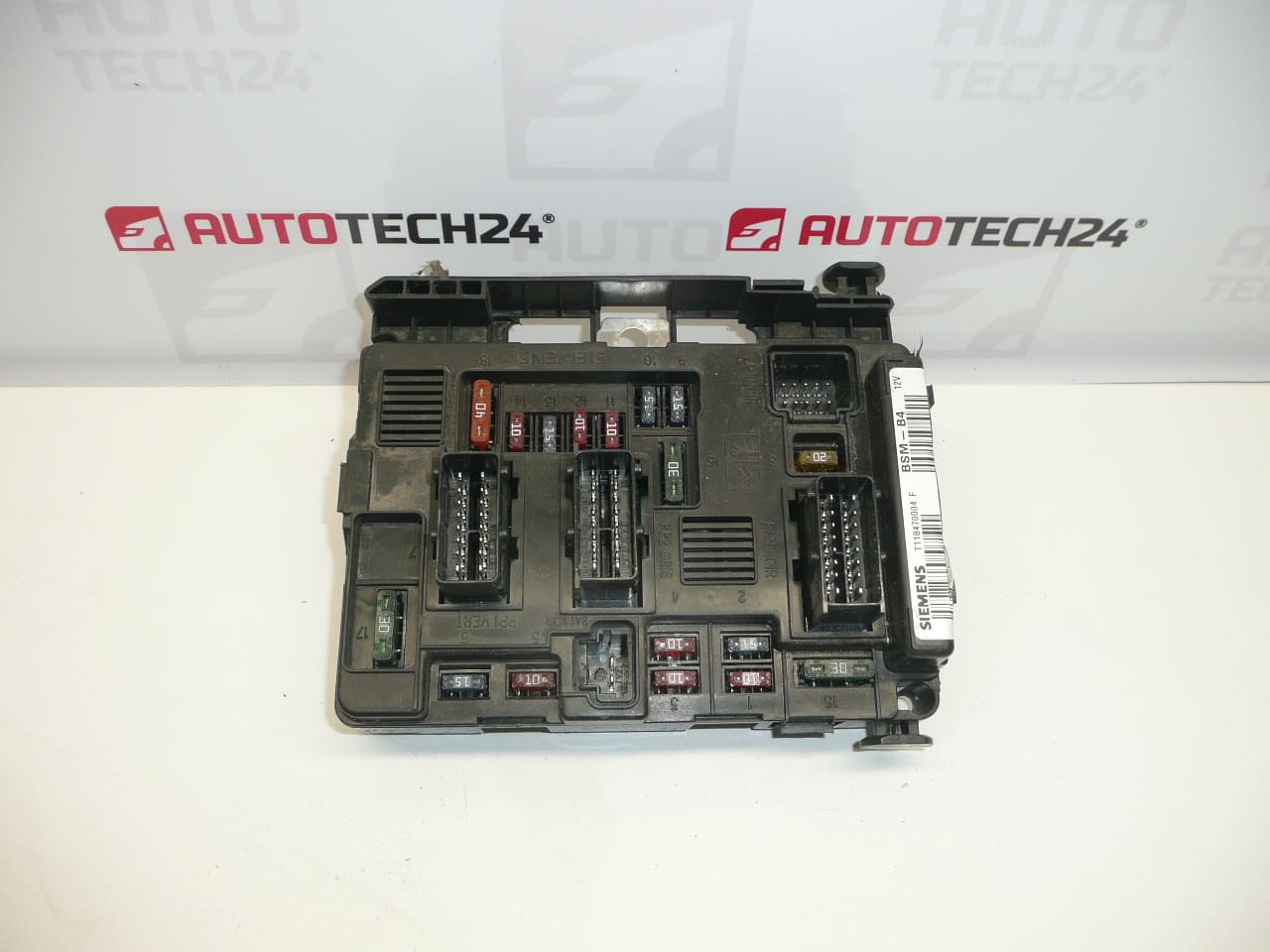

BSM B4 Siemens Citroën Peugeot za vozila Citroën C2, C3, Berlingo, Xsara, Xsara Picasso i Peugeot 206, 307, 406, Partner. Radi se o korištenom dijelu s jamstvom ispravnosti. Moguće je oštećenje nekog od držača – nema utjecaja na funkcionalnost.
BSM (Body System Module) B4 tvrtke Siemens je centralna upravljačka/plinska jedinica koja u vozilima Citroën i Peugeot distribuira napajanje, upravlja osiguračima, relejima i nekim funkcijama udobnosti/komfora. Ovaj modul često se traži po originalnim brojevima (npr. 9643498780) te je namijenjen za brzu zamjenu kod servisiranja električnih kvarova, nestabilnosti napajanja ili problema s paljenjem i pumpom za gorivo. Proizvod je namijenjen profesionalnim automehaničarima i iskusnim kućnim majstorima; zamjena je relativno jednostavna, ali zahtijeva pažnju pri manipulaciji konektorima i uzemljenju.
Tehnički podaci
- Proizvođač: Siemens
- Modeli: Citroën C2, Citroën C3, Citroën Berlingo, Citroën Xsara, Citroën Xsara Picasso, Peugeot 206, Peugeot 307, Peugeot 406, Peugeot Partner

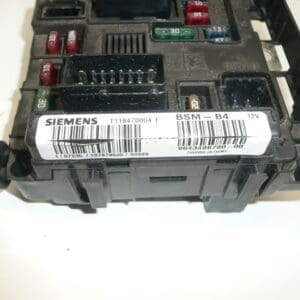

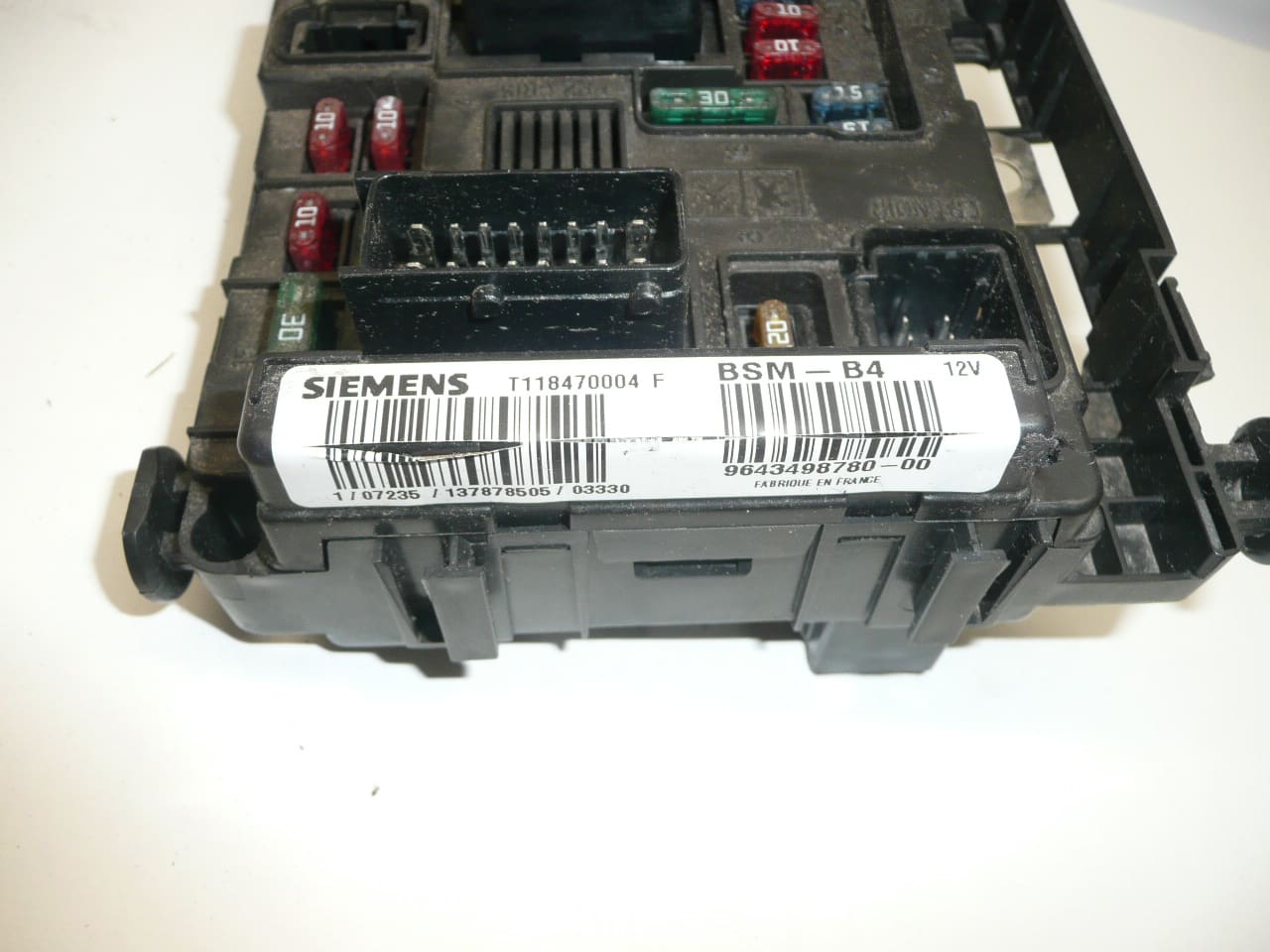

- Šifre proizvoda: 9643498780, 9643498780-00, S118470004, T118470004
- Dodatni brojevi: 6500Y3, 6500Y1
- Tip: BSM B4 (kućište s relejima i upravljačkom logikom)
- Stanje: Korišteni dio s jamstvom ispravnosti
Funkcija i primjena
BSM upravlja raspodjelom napajanja do glavnih potrošača (starter, pumpa goriva, rasvjeta), zaštitnim elementima (osigurači, releji) i nekim funkcijama karoserije. Kvar na BSM-u može uzrokovati nedostatak napajanja određenim sustavima ili povremene električne smetnje.
Zašto najčešće otkazuje
- Korozija i prodiranje vlage u konektore ili kućište
- Termalni stres i starenje elektronike/releja
- Električni kratki spojevi ili udari napona
- Mehanička oštećenja nosača ili kućišta (držači mogu biti polomljeni; to obično ne utječe na funkcionalnost)
Preporuke za montažu
- Prije početka radova isključite negativni pol akumulatora.
- Radove obavljajte na suhom i čistom mjestu; provjerite stanje konektora i kontakte prije montiranja.
- Pažljivo odspojite sve konektore i učvrstite modul na originalna mjesta; oštećeni nosači koji ne utječu na funkcionalnost nisu kritični, ali ih po mogućnosti zamijenite.
- Nakon montaže povežite akumulator i provjerite sustav OBD uređajem te očistite eventualne memorirane greške.
- Ako je potrebno, obavite test funkcionalnosti (paljenje motora, kontrola pumpi, rasvjete i ostalih potrošača) prije zatvaranja panela.
Napomene za servisere
Ovaj modul je pogodan za zamjenu kod popravaka električnih kvarova u navedenim modelima. Iako fizička zamjena obično ne zahtijeva napredno kodiranje, u pojedinim slučajevima može biti potrebna prilagodba ili provjera putem PSA dijagnostičkog alata (DiagBox/Lexia) kako bi se spriječile greške u komunikaciji ili relejskim funkcijama. Preporučuje se rad stručnjaku ako se pojave neobični simptomi nakon montaže.
Tražite li dio po broju, navedeni OEM brojevi i dodatni kodovi u tehničkim podacima olakšavaju pronalazak odgovarajuće jedinice.
