BSM L11-00 DELPHI Citroën Peugeot 9661708280

BSM L11-00 DELPHI za Citroën i Peugeot

Opis dijela

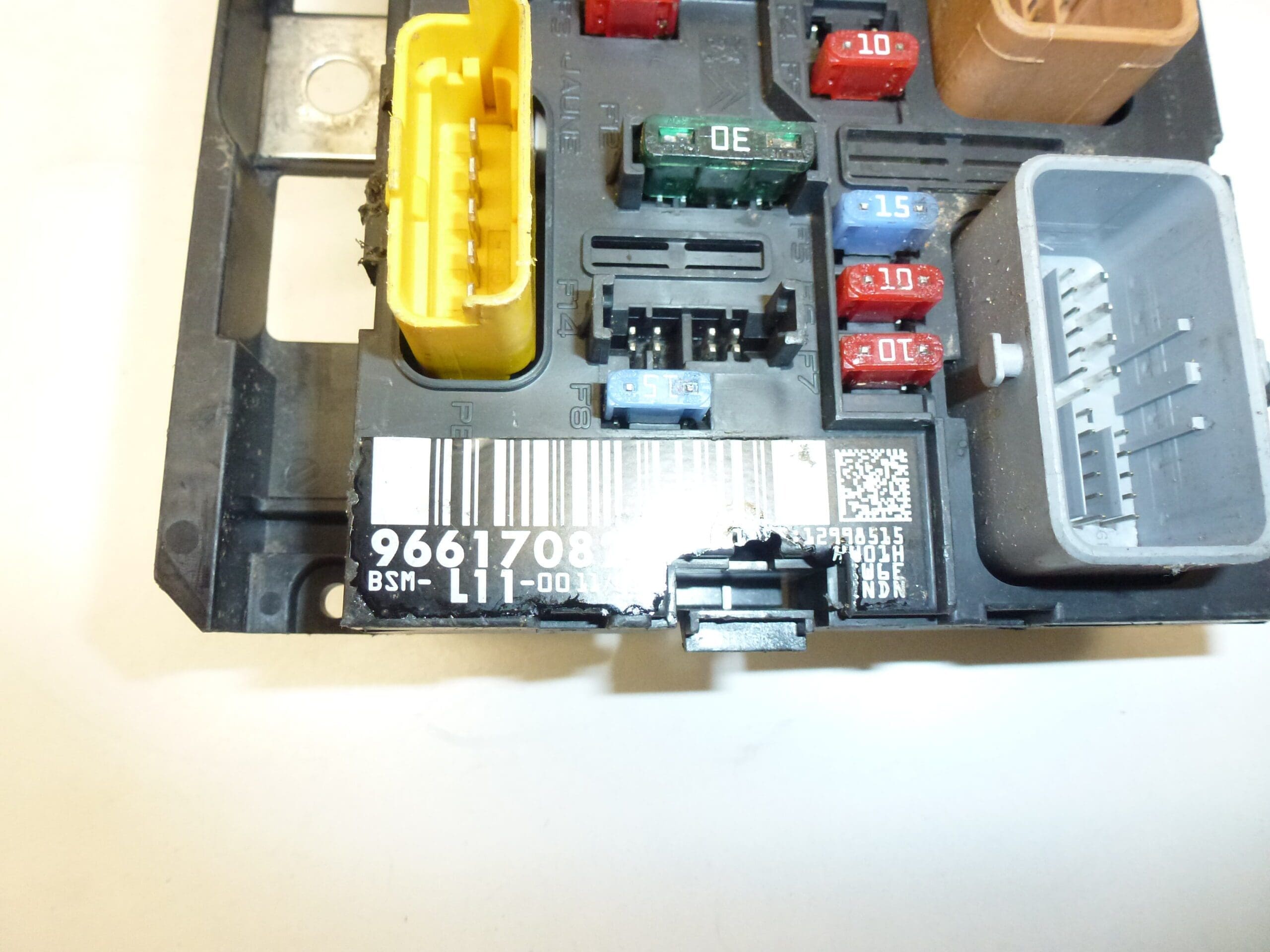

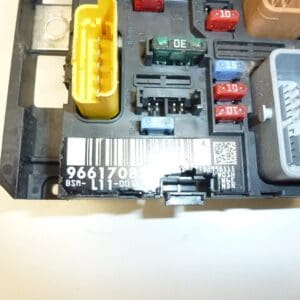

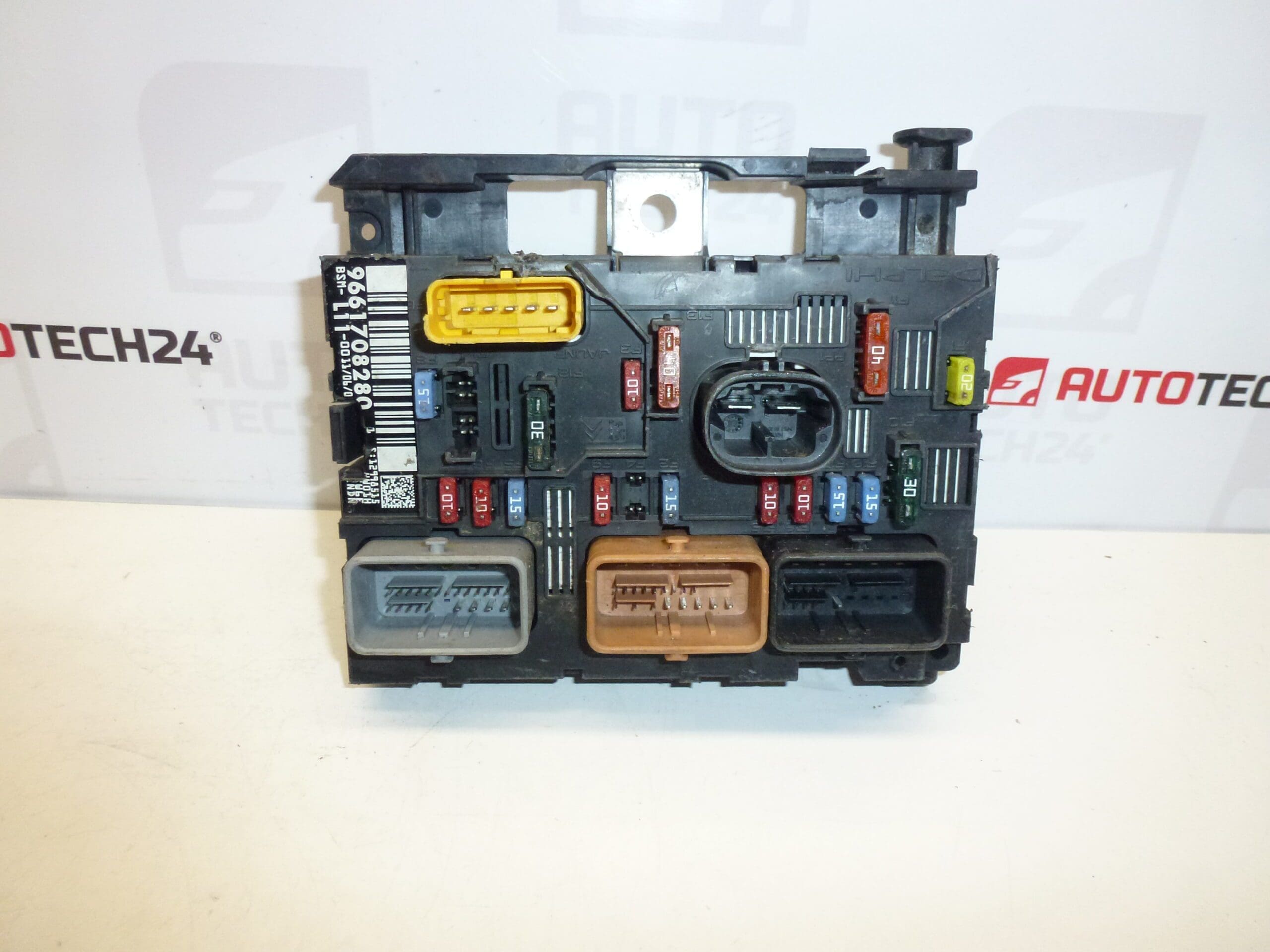

BSM L11-00 DELPHI 9661708280 je rabljeni električni modul za automobile Citroën i Peugeot. BSM općenito služi kao osigurač i sklopni modul, koji osigurava distribuciju struje i uključivanje odabranih električnih krugova vozila. To nije BSI jedinica ili jedinica za kontrolu ubrizgavanja.

Dokumenti uključuju modele Peugeot 207 i Peugeot 307. Prilikom odabira rezervnog dijela usporedite broj proizvoda, oznaku L11-00 i dizajn konektora s originalnim modulom. Samo ime modela nije dovoljno za odabir prave varijante. Rabljeni originalni dio može biti isplativo rješenje za popravak ako je dijagnostika potvrdila kvar na originalnom BSM-u.

Tehničke informacije

• Proizvođač: DELPHI
• Model: Peugeot 207, Peugeot 307
• Vrsta dijela: BSM – Modul osigurača i prekidača
• Oznaka: L11-00
• Glavni broj proizvoda: 9661708280
• Ostali brojevi: 6500CK, 6500FH
• Druge oznake u dokumentima: NFP
• Stanje: rabljeni dio
• Određene godine i motori: nisu navedeni

Šifre proizvoda

Šifre proizvoda: 9661708280, 6500CK, 6500FH.

Oznaka varijante: BSM L11-00 DELPHI. Dani kodovi olakšavaju lociranje dijela; njihova pripadnost određenom dizajnu automobila mora se procijeniti zajedno s oznakom izvornog modula i servisnom dokumentacijom.

Preporuke za instalaciju

Sljedeći postupak je opći za zamjenu BSM modula. Točni koraci, pristup dijelu i postupak za odspajanje i ponovno spajanje akumulatora ovise o specifičnom modelu i marki automobila. Slijedite servisnu dokumentaciju proizvođača.

1) Prije montaže

• Pomoću dijagnostike potvrdite da je uzrok kvara doista BSM, a ne osigurač, ožičenje, neispravno napajanje, uzemljenje ili spojeni uređaj.
• Usporedite brojeve i oznake oba modula, oblik kućišta, priključak, broj konektora i njihovo mehaničko zaključavanje.
• Pregledajte iskorišteni dio: provjerite ima li pukotina, oštećenih zasuna, savijenih kontakata, korozije, tragova vlage i pregrijavanja.
• Također provjerite priključke i ožičenje automobila. Oštećeni dio može uzrokovati kvar čak i nakon što je modul zamijenjen.

2) Potrebni alati i materijali

• Uobičajeni ručni alati pogodni za pričvršćivanje dijelova i stezaljki za baterije.
• Alat za nježno otpuštanje plastičnih zasuna, svjetiljka i sredstvo za označavanje konektora.
• Multimetar i eventualno dijagnostički uređaj prikladan za dati automobil.
• Čista suha krpa ili sredstvo za čišćenje električnih kontakata.

3) Postupak sastavljanja korak po korak

1. Sigurno zaustavite vozilo, osigurajte ga od kretanja i isključite električne uređaje i paljenje.
2. Pustite elektroniku da spava u skladu s postupkom proizvođača. Zatim odspojite bateriju kako je propisano; ne odspajajte BSM konektore pod naponom.
3. Pristupite modulu prema servisnoj proceduri određenog automobila. Otpustite poklopce i plastične ručke bez sile.
4. Fotografirajte ožičenje i označite konektore kako biste izbjegli zabunu tijekom sastavljanja.
5. Oslobodite osigurače konektora i odvojite konektore držeći ih za tijela. Ne povlačite žice.
6. Otkačite originalni modul i pažljivo ga uklonite.
7. Pregledajte prostor za pohranu, konektore i vodove. Uklonite uzrok curenja ili oštećenja ožičenja prije nastavka.
8. Ponovo usporedite oba modula. Procijeniti ugradnju osigurača prema dokumentaciji konkretnog automobila; nemojte ih pomicati ili slijepo mijenjati njihove vrijednosti.
9. Postavite zamjenski BSM u držač i pričvrstite ga na propisani način. Ožičenje ne smije biti rastegnuto ili priklješteno.
10. Spojite konektore i zatvorite njihovo osiguranje. Provjerite potpuno postavljanje bez primjene pretjerane sile.
11. Postavite zaštitne poklopce, provjerite ožičenje i spojite bateriju u skladu s postupkom proizvođača.
12. Izvršite propisanu obnovu rada električnog sustava i naknadnu provjeru funkcije, eventualno dijagnostiku.

• 4) Provjere nakon montaže i probna vožnja/provjera funkcije

  Provjerite pokretanje i rad električnih krugova povezanih s izvornom greškom. Provjerite nestanak struje, mirise pregrijavanja ili nenormalno vruće konektore. Ako je dijagnostika dostupna, usporedite stanje prije i poslije popravka. Provedite kratku probnu vožnju tek nakon uspješne inspekcije na licu mjesta i zatim provjerite da se izvorni kvar više ne vraća.

  5) Najčešće greške pri montaži i kako ih izbjeći

  • Birajte samo prema modelu automobila: također usporedite brojeve proizvoda, varijantu modula i dizajn konektora.
  • Odspajanje pod naponom: uvijek slijedite postupak stavljanja elektronike u stanje mirovanja i odspajanja baterije.
  • Nedovršeni konektori: provjerite njihovo postavljanje i učvršćenje, a ne samo vizualni spojeni položaj.
  • Ostavljanje oštećenog ožičenja ili kontakata: otklonite povezane nedostatke prije stavljanja zamjenskog modula u rad.
  • Neispravni osigurači ili premosnica osigurača: koristite samo opremu propisanu za određeni automobil.

  Razlozi zašto je dio oštećen

  Za BSM module općenito, sljedeći utjecaji mogu dovesti do oštećenja; to nije opis otkrivenog stanja ovog dijela:

  • Vlaga i korozija – ometaju kontakte i mogu uzrokovati neredovite ispade električnih krugova.
  • Prilazni otpor u konektorima – labavi ili oksidirani spojevi se zagrijavaju i mogu oštetiti kontakte i kućište.
  • Kratki spoj ili preopterećenje spojenog strujnog kruga – neispravno ožičenje ili uređaj mogu opteretiti prekidačke i energetske dijelove modula.
  • Pogrešni zahvati na električnoj instalaciji – neodgovarajuće osiguranje, nestručne preinake ili nestručno rukovanje napajanjem povećavaju opasnost od oštećenja.
  • Starenje i toplinski stres – mogu postupno utjecati na unutarnje veze i sklopne elemente.
  • Mehanička oštećenja tijekom rastavljanja – nasilno otpuštanje konektora može oštetiti zasune, kontakte ili tijelo modula.
