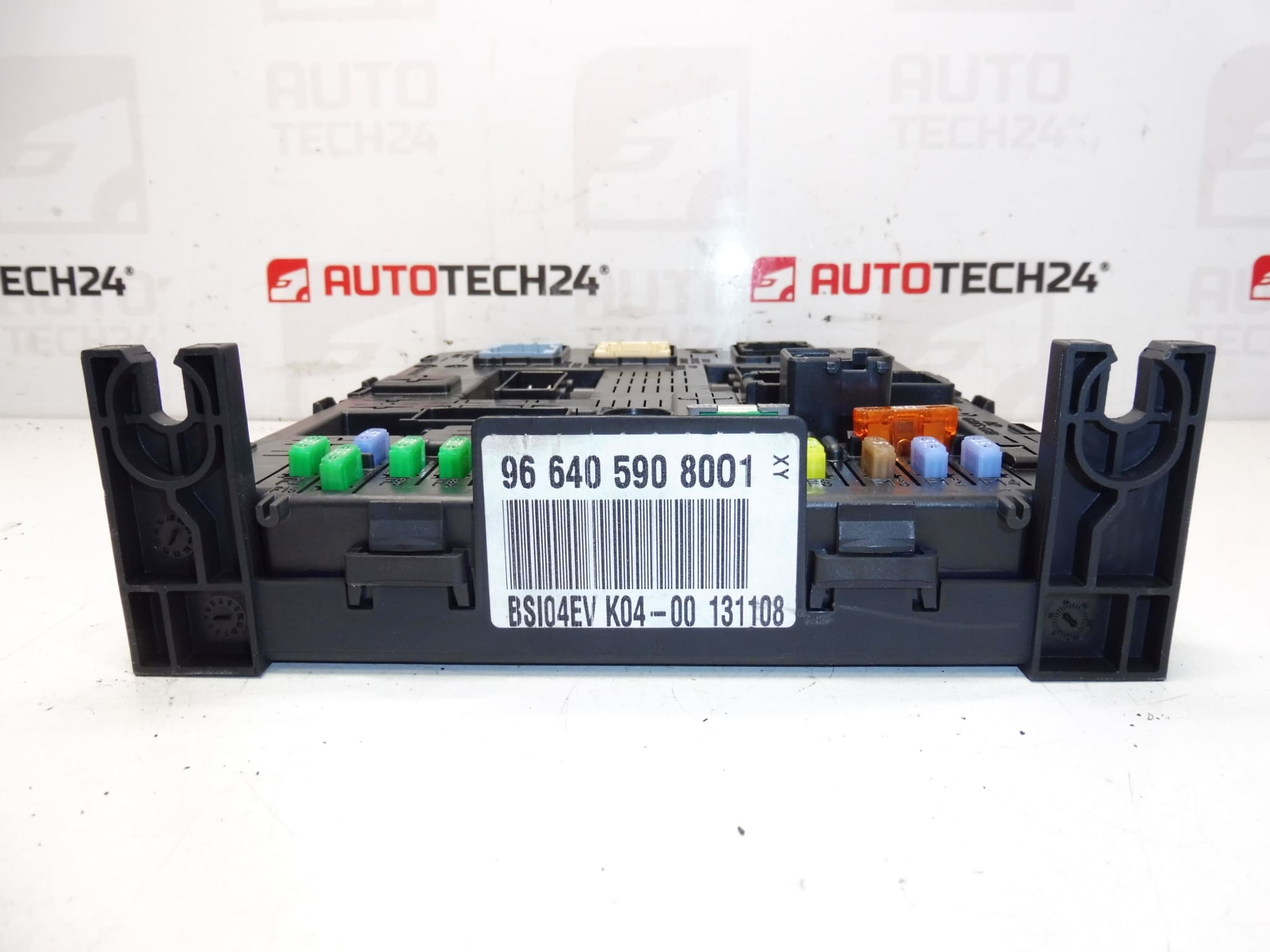

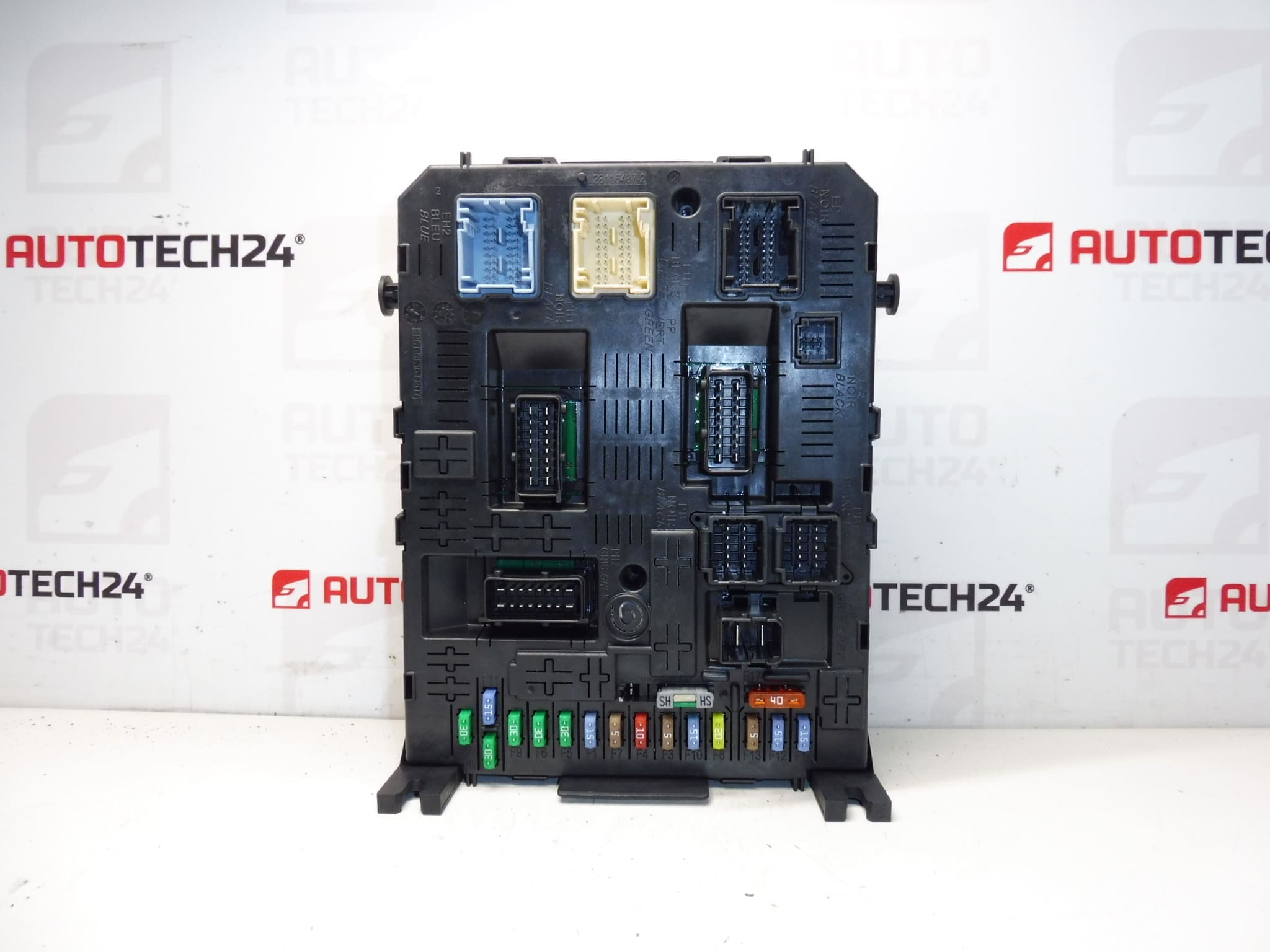

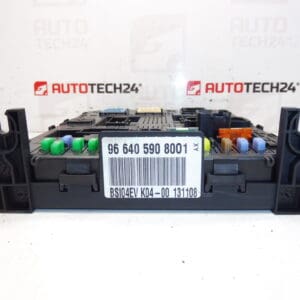

BSI BSI04EV K04-00 JOHNSON CONTROLS iz Citroën C8
Modul BSI (Body Systems Interface) BSI04EV K04-00 je upravljačka jedinica koja koordinira niz funkcija udobnosti i elektronike na vozilima Citroën C8 i Peugeot 807. Jedinica koju opisuje ova oznaka koristi se u sustavima koji upravljaju centralnim zaključavanjem, rasvjetom, brisačima, signalizacijom i komunikacijom s ostalim upravljačkim jedinicama preko CAN/LIN sabirnice. Zamjena ovog modula često se traži po šifri proizvoda ili OEM brojevima, što olakšava pronalazak odgovarajućeg dijela za radionicu ili samostalnu popravku.
Tehnički podaci
- Proizvođač: Johnson Controls (OEM montaža za Stellantis vozila)
- Model: BSI04EV K04-00
- Šifre proizvoda: 9664059080; K04-00
- Dodatni brojevi: 01 6580SA; 6580ZE; 28119248-3; 28120836-4; BOOT 28120836-4; HARD 28119248-3 C
- Kompatibilnost: Citroën C8, Peugeot 807 (provjeriti kod vozila prema navedenim šiframa)
Opis i funkcija
BSI je centralna jedinica koja upravlja električnim funkcijama karoserije i služi kao spojna točka između prekidača u unutrašnjosti vozila i ostalih kontrolnih modula. Tipične funkcije uključuju upravljanje centralnim zaključavanjem, automatskim brisačima i intervalima, unutrašnjom i vanjskom rasvjetom, te komunikaciju s instrumentnom pločom i upravljanjem motorom putem CAN/LIN mreže. Greške u BSI-u mogu uzrokovati neispravnosti više sustava odjednom, što zahtijeva sustavan pristup pri dijagnostici.
Upute za montažu
- Isključiti negativni kabel akumulatora prije početka radova kako bi se spriječila šteta na elektronici.
- Pristupiti BSI jedinici obično iznad ili ispod središnjeg dijela instrumentne ploče; ukloniti potrebne obloge i vijke.
- Preko spojnih utičnica pažljivo odspojiti kabele; koristiti odgovarajuće označavanje ili fotografije za lakše ponovno spajanje.
- Ugraditi novu jedinicu i provjeriti da su svi konektori čisti i bez korozije prije zaključavanja.
- Napomena: Neke BSI jedinice zahtijevaju kodiranje ili uparivanje s imobilizerom i ostalim modulima vozila; obaviti ponovno uparivanje pomoću odgovarajuće dijagnostičke opreme.
Zašto dio najčešće otkazuje?
Najčešći razlozi otkaza BSI jedinice su prodor vlage i korozija kontakata, naponski skokovi ili kratki spojevi u električnom sustavu te starenje elektroničkih komponenti. Mehanički utjecaji i oštećenja pri neprofesionalnoj ugradnji također mogu dovesti do kvara. Softverske greške ili sukob između modula nakon zamjene dijelova ponekad uzrokuju neispravnosti koje zahtijevaju dijagnostiku i reprogramiranje.
Preporuke
- Provjeriti stanje akumulatora i uzemljenja prije ugradnje, jer loši naponi često uzrokuju oštećenje novih jedinica.
- Očistiti i zaštititi priključke od vlage i korozije kako bi se produljio radni vijek modula.
- Kod zamjene imati pri ruci sve relevantne šifre proizvoda kako bi se osigurala ispravna zamjena i kompatibilnost s instalacijom.
- Koristiti profesionalnu dijagnostičku opremu za provjeru i eventualno kodiranje nakon zamjene.
Ovaj opis je namijenjen automehaničarima i iskusnim majstorima za samostalne popravke te olakšava prepoznavanje i ugradnju odgovarajuće BSI jedinice za Citroën C8 i Peugeot 807 prema dostupnim šiframa proizvoda.
