Upravljanje grijanjem klima uređaja za CITROEN C2, C3 Pluriel i PEUGEOT 1007
Opis dijela

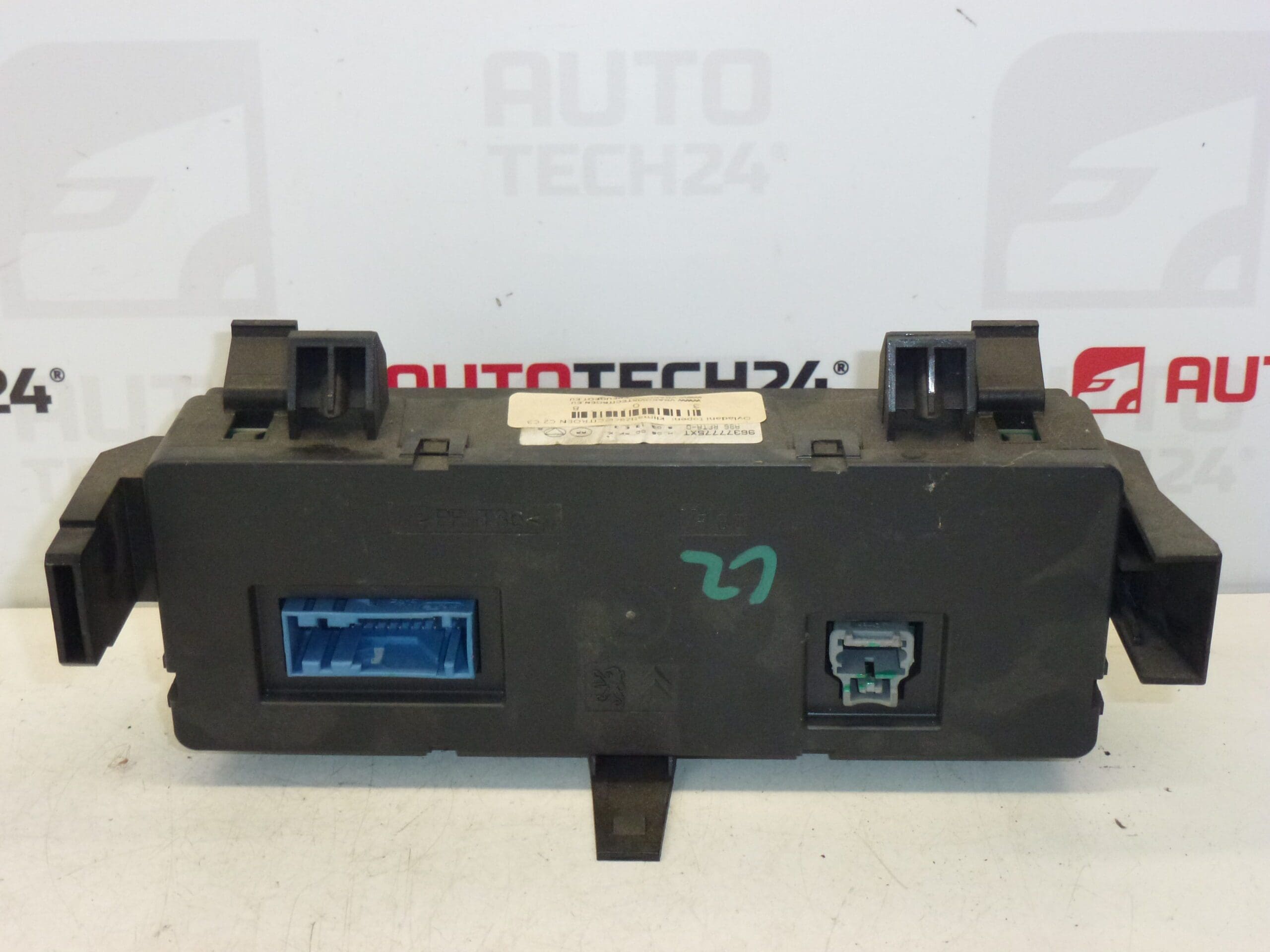

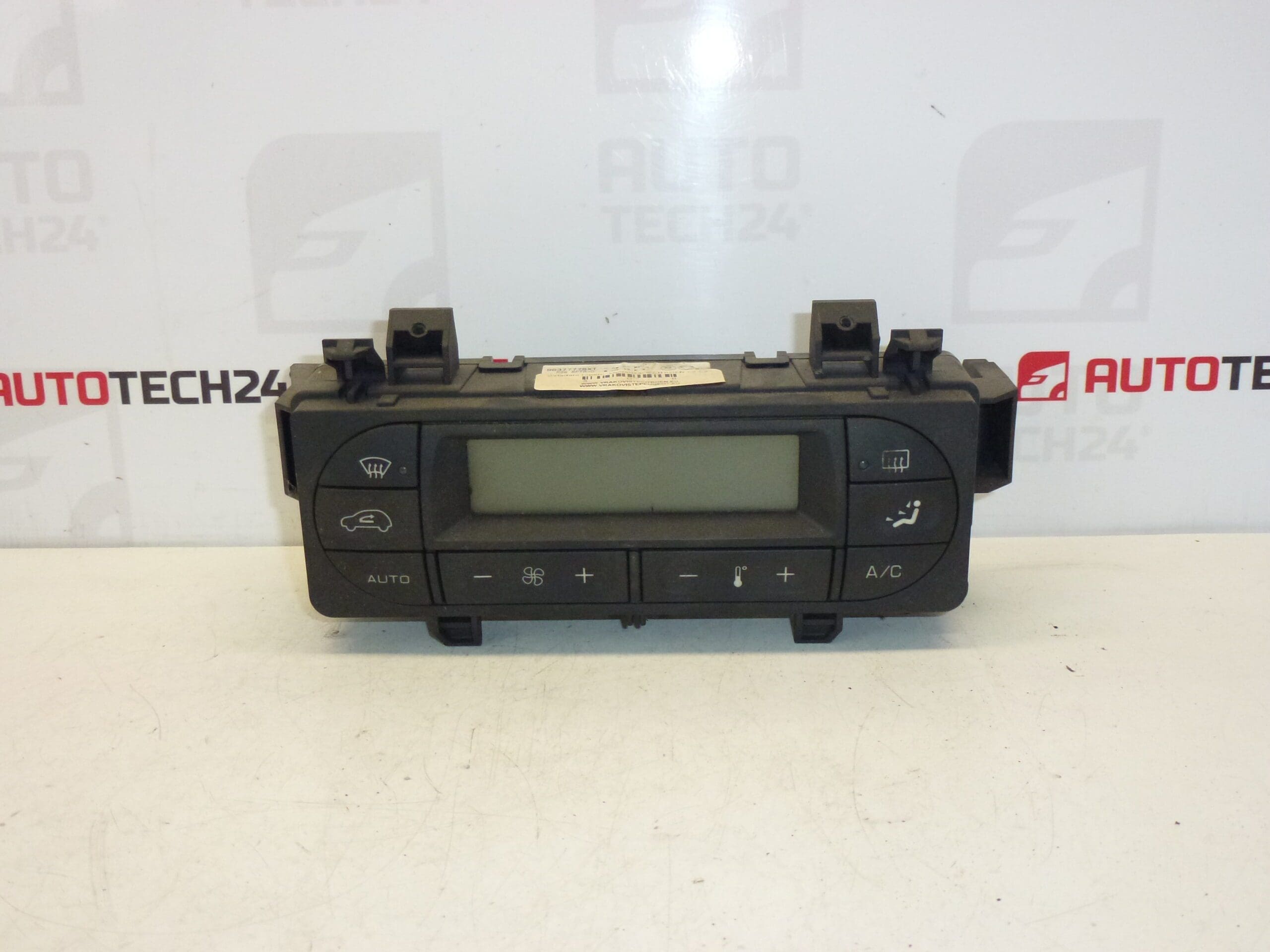

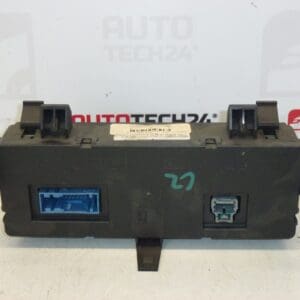

Ova kontrola grijanja i klimatizacije (upravljačka ploča HVAC) koristi se za normalno upravljanje funkcijama udobnosti u unutrašnjosti – obično postavke grijanja i klimatizacije u skladu s opremom automobila. Radi se o rabljenom originalnom dijelu Stellantis grupe (Citroën/Peugeot), pogodnom kao zamjena za nefunkcionalne gumbe, kvarove na upravljanju ili mehanička oštećenja ploče.
Ako tražite dio po broju, važno je da imate istu oznaku 96377775XT / 6451RY.
Tehničke informacije
- Proizvođač: Stellantis Citroën Peugeot
- Model: Citroën C2; Citroën C3 Pluriel; Peugeot 1007
- Ostali brojevi: nisu navedeni
Šifre proizvoda
- Šifre proizvoda: 96377775XT, 6451RY
Preporuke za instalaciju
Općenito/tipično za kontrole grijanja/klimatizacije, to je unutarnji električni dio spojen na kabelske konektore (i, ovisno o dizajnu, također na kontrole sustava grijanja/klimatizacije). Točan postupak može varirati ovisno o specifičnom modelu i opremi.
1) Prije montaže
- Usporedite novi i originalni dio: podudaranje broja 96377775XT / 6451RY, oblik ploče, raspored gumba/kontrole i tip i broj konektora.
- Provjerite stanje konektora (savijene igle, zračnost, oksidacija) i mehanička oštećenja priključka.
- Preporuča se odspojiti bateriju (minimizirajući rizik od kratkog spoja i pogreške u elektronici pri rukovanju konektorima).
2) Potrebni alati i materijali
- Komplet odvijača i/ili bitova (prema dizajnu ploče s instrumentima)
- Plastična poluga za rastavljanje unutarnjih dijelova (da se ne ošteti plastika)
- Čistač električnih kontakata (opcionalno)
- Čista krpa, po mogućnosti svjetiljka
3) Postupak sastavljanja korak po korak
- Isključite paljenje, izvadite ključ i odspojite akumulator.
- Odvojite okolni poklopac nadzorne ploče/dijelove okvira oko kontrolera (radite oko perimetra plastičnom polugom).
- Pristupite nosaču kontrolera i uklonite pričvrsne elemente (vijke/zasune ovisno o dizajnu).
- Pažljivo izvucite upravljač kako biste došli do konektora bez povlačenja ožičenja.
- Odspojite električne konektore – uvijek pritiskom na osigurače konektora, a ne čupanjem žica.
- Provjerite spajanje ožičenja u automobilu: čistoća, sigurnost, moguća oksidacija. Ako je potrebno, upotrijebite sredstvo za čišćenje kontakata i pustite da se prozrači.
- Priključite konektore u novi kontroler – trebali bi kliknuti i čvrsto držati.
- Vratite upravljač u njegov položaj, provjerite da kabeli nisu priklješteni.
- Ponovno pričvrstite kontroler s originalnim zatvaračima.
- Odmaknite sve unutarnje poklopce/okvir.
- Spojite bateriju.
- Uključite paljenje i izvršite osnovnu provjeru funkcije upravljanja.
-
4) Provjere nakon montaže i probna vožnja/provjera funkcije
- Provjerite da ploča reagira na kontrole (gumbi/gumbi) i da nema ispadanja kada lagano pritisnete ploču.
- Provjerite je li sve okolo pravilno postavljeno (nigdje ništa ne trlja, plastika ne odgovara).
- Za kratku vožnju, provjerite da se ponašanje kontrole ne mijenja tijekom vibracija (čest simptom lošeg klika konektora).
5) Najčešće greške pri montaži + kako ih izbjeći
- Neočekivani konektor → uvijek provjerite osigurače konektora i sigurno sjedište.
- Oštećenje plastičnih okvira → upotrijebite plastičnu polugu i nastavite u malim koracima.
- Prikliješteno ožičenje → provjerite usmjeravanje kabela prije konačnog postavljanja kontrolera.
- Manipulacija pod naponom → odspajanje baterije smanjuje rizik od kratkog spoja i neželjenih grešaka u elektronici.
Razlozi zašto je dio oštećen
- Istrošenost gumba i kontrola zbog česte upotrebe (slabiji odziv, ometanje).
- Kvarovi na kontaktima i konektorima (oksidacija, labavi pinovi, slabija vodljivost).
- Vlaga u unutrašnjosti i naknadna korozija/oksidacija elektronike.
- Mehanička oštećenja tijekom neprofesionalne demontaže plastike na ploči ili tijekom udarca.
- Fluktuacije napona u električnom sustavu automobila, koje s vremenom mogu opteretiti elektroniku upravljačke ploče.
