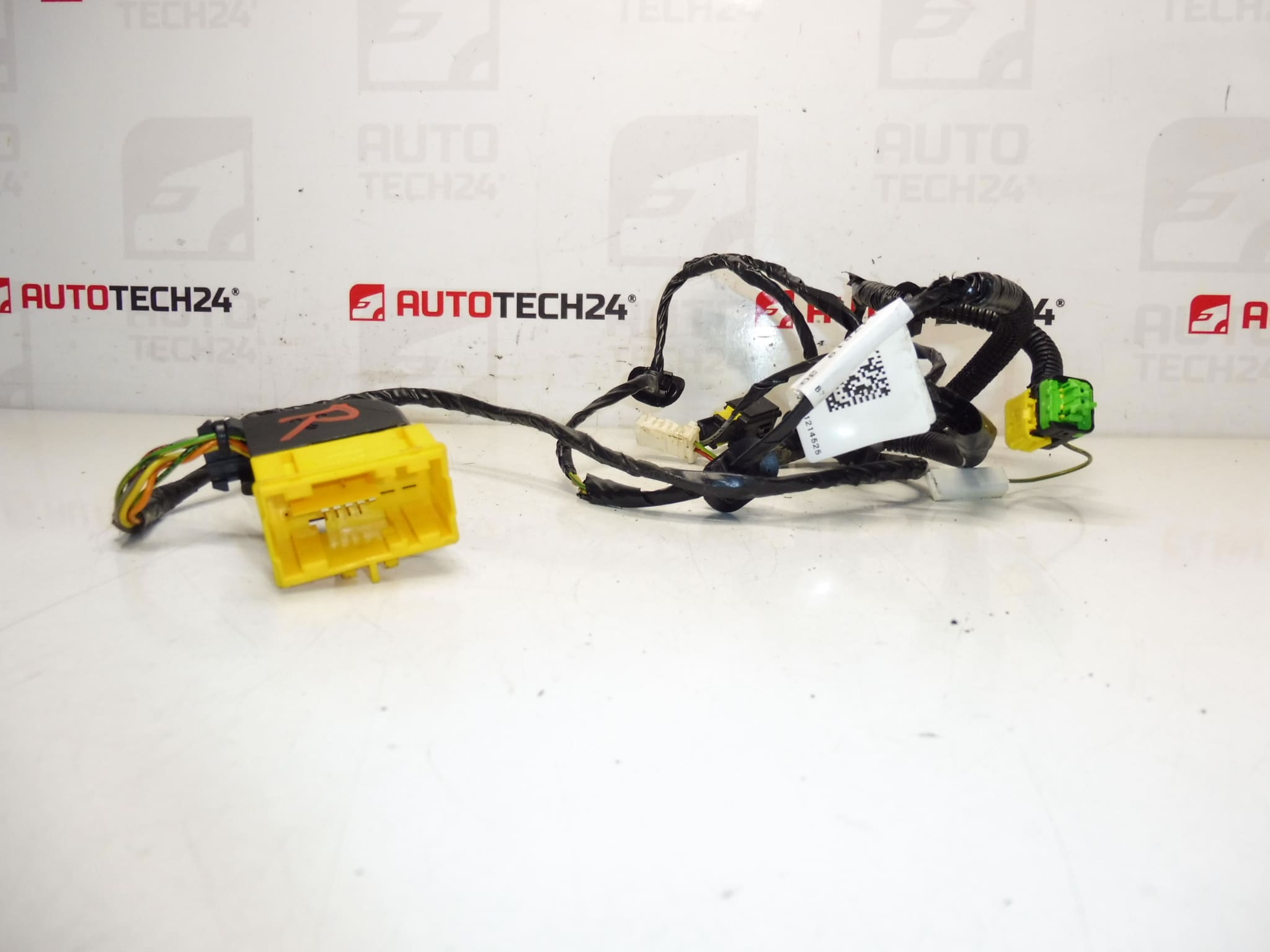

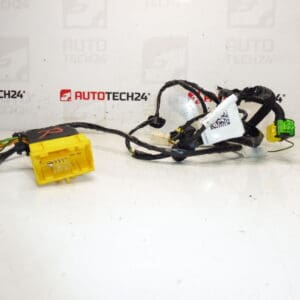

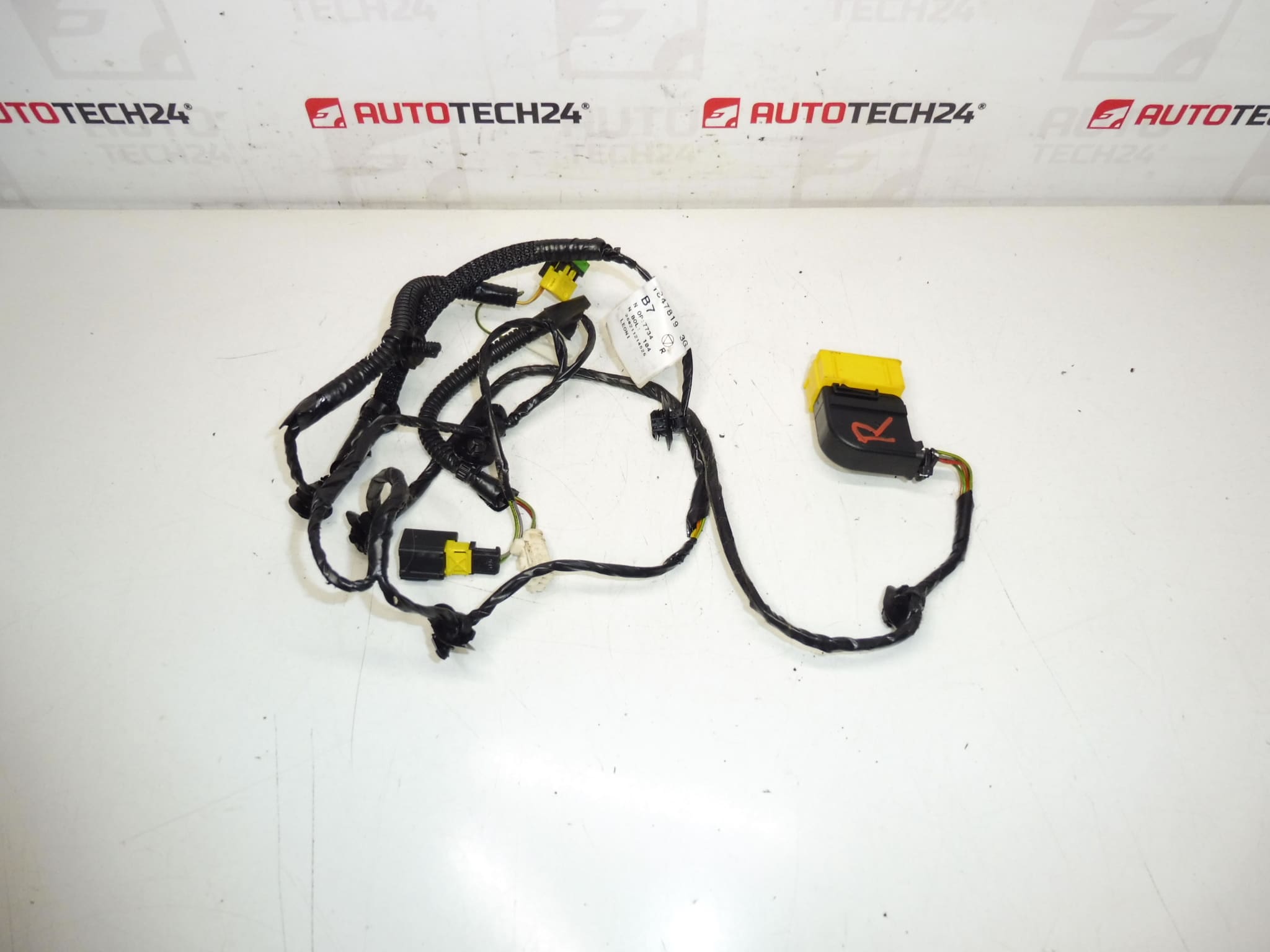

Kabelski snop sjedala suvozača Citroën C4 B7 6505H3

Kompletan pojas za suvozačevo sjedalo za automobile CITROEN C4 B7

Opis dijela

Ovaj rabljeni pojas za suvozačko sjedalo je za automobile Citroen C4 B7. To je električna komponenta dizajnirana za povezivanje električnih krugova sjedala, pri čemu je važno ispravno podudaranje konektora, kablova i cjelokupnog dizajna pojasa.

Dio se također može pretraživati ​​prema broju 6505H3, što olakšava prepoznavanje prilikom popravka ili zamjene oštećenog izvornog ožičenja. Rabljeni originalni dio obično je prikladan izbor za popravke gdje je potrebno sačuvati originalni dizajn konektora i kontinuitet s postojećom električnom instalacijom automobila.

Tehničke informacije

• Proizvođač: Stellantis Citroen Peugeot
• Model: Citroen C4 B7
• Ostali brojevi: 6505H3

Šifre proizvoda

• Šifre proizvoda: 6505H3
• Modeli: Citroen C4 II, Citroen C4 B7

Preporuke za instalaciju

Budući da u dokumentima nije dostupan točan tvornički dijagram ožičenja ili detaljan postupak ugradnje za određenu opremu automobila, u nastavku se nalazi opći postupak koji se tipično koristi za zamjenu pojasa sjedala. Točni koraci mogu se razlikovati ovisno o vozilu i dizajnu sjedala.

1) Prije sastavljanja

• Pažljivo usporedite novi i originalni paket: duljinu voda, oblik ožičenja, broj i vrstu konektora, montažu i eventualne zaštitne poklopce.
• Provjerite da korišteni dio nije mehanički oštećen, slomljen, probušen ili zaražen korozom na kontaktima.
• Prije početka rada odspojite akumulator i pričekajte razumno vrijeme, posebno ako oko sjedala postoje elementi sigurnosnog sustava.
• Također provjerite originalnu instalaciju u automobilu, tako da kvar nije uzrokovan samo labavim konektorom, oštećenom izolacijom ili priklještenim kabelom.

2) Potrebni alati i materijali

• Komplet uobičajenih ručnih alata
• Odvijači i plastična poluga za skidanje poklopaca
• Baterijska svjetiljka ili osvjetljenje radionice
• Sredstvo za čišćenje električnih kontakata
• Zaštitne rukavice
• Zavežite trake ili uobičajeni materijal za pričvršćivanje ožičenja ako to dizajn zahtijeva

3) Postupak sastavljanja korak po korak

1. Isključite paljenje, odspojite akumulator i pripremite radni prostor oko sjedala.
2. S obzirom na pristup, uklonite poklopce ili dijelove koji sprječavaju pristup kabelskom snopu.
3. Dokumentirajte izvorno ožičenje, idealno s fotografijama prije odspajanja pojedinačnih konektora.
4. Odspojite sve konektore starog kabelskog svežnja pažljivo, bez nasilja i bez oštećenja zasuna.
5. Oslobodite svežanj od svih držača, stezaljki i točaka vodilja.
6. Uklonite izvorno ožičenje i ponovno usporedite zamjenski dio sa starim dijelom za odgovarajući raspored i završetak.
7. Postavite zamjenski svežanj na izvornu rutu tako da se ne rastegne, priklješti ili slomi u oštrom zavoju.
8. Učvrstite pojas u svim originalnim nosačima i točkama za vođenje kako se ne bi olabavio kada se sjedalo pomiče.
9. Spojite pojedinačne konektore ispravnim redoslijedom i provjerite jesu li dobro postavljeni i sigurni.
10. Ako su kontakti prljavi, pažljivo ih očistite prikladnim proizvodom za električne instalacije prije spajanja.
11. Ponovo postavite sve uklonjene poklopce i provjerite da ožičenje nigdje ne smeta pokretnim dijelovima.
12. Kad završite, priključite bateriju i izvršite provjeru osnovne funkcije.
• 4) Provjere nakon montaže i probna vožnja/provjera funkcioniranja
  • Provjerite jesu li svi konektori čvrsto pričvršćeni i je li ožičenje dobro postavljeno.
  • Provjerite da nema napetosti ili priklještenja pojasa kada se sjedalo pomiče.
  • Provjerite funkcije koje ovise o ožičenju sjedala prema opremi određenog automobila.
  • Nakon kratke probne vožnje ili operativne provjere ponovno vizualno provjerite pristaje li pojas.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Zamjena konektora – označite ili fotografirajte sve prije odspajanja.
  • Neispravno ožičenje – uvijek usmjerite snop originalnom rutom i pričvrstite ga ručkama.
  • Klještenje kabela – provjerite sve pokretne dijelove i poklopce prije završne montaže.
  • Oštećenje zasuna konektora – odspojite konektore pažljivo i bez grube sile.
  • Sastavljanje bez provjere stanja kontakata – prljavi ili oksidirani kontakti mogu uzrokovati povremene kvarove čak i nakon što je kabelski svežanj zamijenjen.

  Razlozi zašto je dio oštećen

  • Ponavljano naprezanje ožičenja prilikom pomicanja ili korištenja sjedala
  • Stezanje pojasa s mehaničkim dijelom sjedala ili presvlake
  • Oštećenje izolacije trljanjem o rub ili držač
  • Vlaga i naknadna korozija kontakata u konektorima
  • Nestručan zahvat na elektro instalaciji vozila
  • Opuštanje nosača, što s vremenom uzrokuje prekomjerno opterećenje ožičenja
