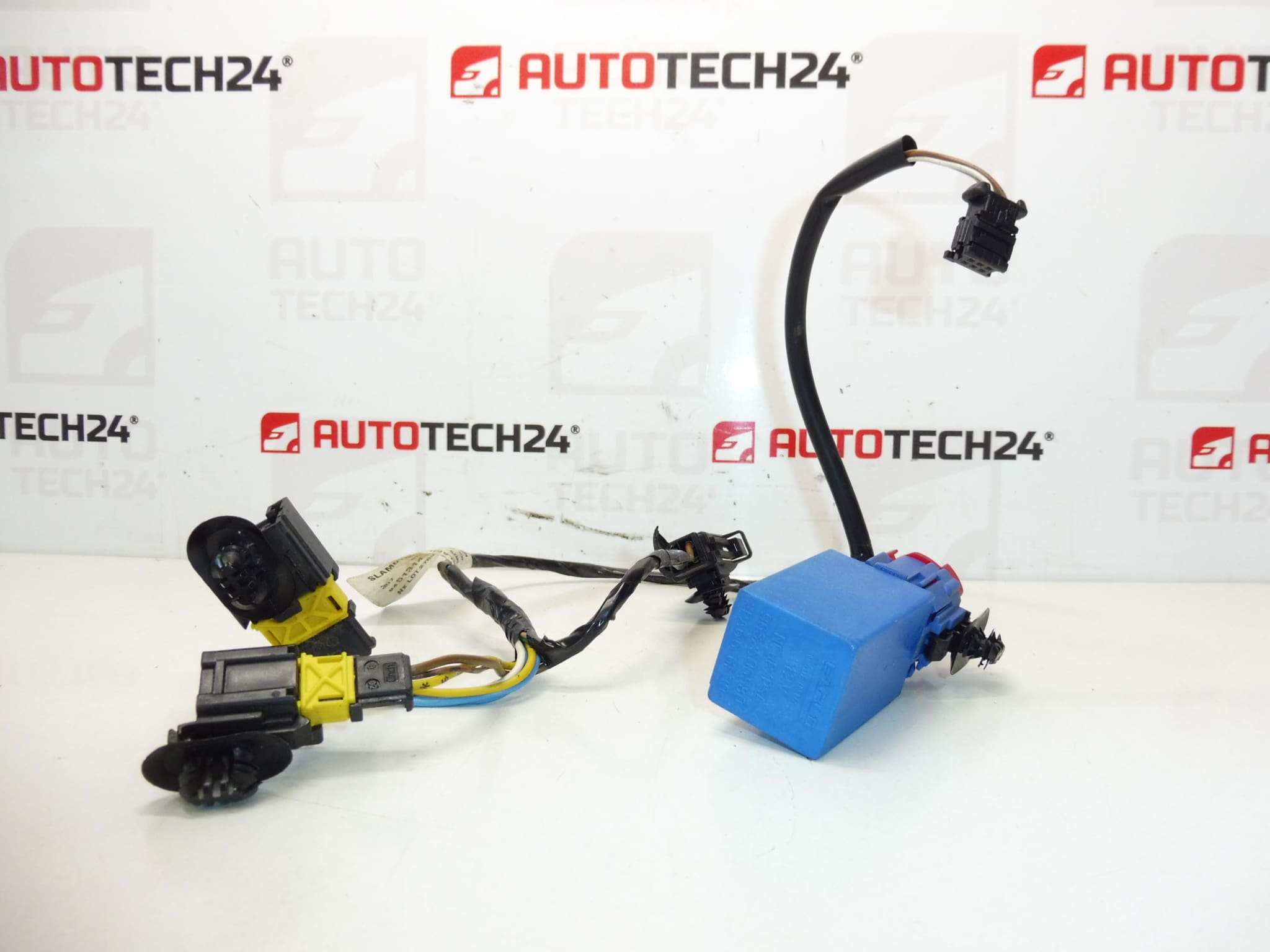

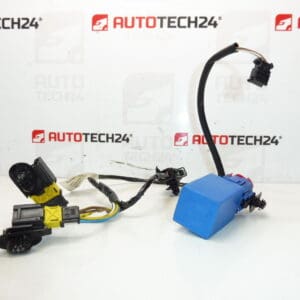

Kabelski svežanj grijača prednjeg sjedala Peugeot 307 9451314 6533QL

Kompletan paket grijača prednjih sjedala. Jednako je za lijevo i desno sjedalo.
Za automobile PEUGEOT 307
Uključujući relej

Opis dijela

Ovaj snop žica za grijanje prednjih sjedala je za automobile Peugeot 307 i uključuje relej. S obzirom na to da je isti za lijevo i desno sjedalo, prikladan je kao zamjena prilikom popravka grijača sjedala koji ne radi (npr. nakon oštećenja ožičenja ili konektora).

Za rabljene električne dijelove ove vrste, ključno je pretraživanje prema brojevima proizvoda – navodimo ih u nastavku za jednostavno uparivanje sa starim dijelom.

Tehničke informacije

• Proizvođač: Stellantis (Citroën / Peugeot)
• Model: Peugeot 307
• Ostali brojevi: NFP

Šifre proizvoda

• Šifre proizvoda: 9451314, 6533QL

Preporuke za instalaciju

Općenito/tipično za kabelski svežanj grijača sjedala, točan smjer ožičenja i pristup konektorima mogu se razlikovati ovisno o vozilu i dizajnu sjedala. Razmotrite donji postupak kao praktični vodič za ovu vrstu dijela.

1) Prije montaže

• Usporedite paket sa starim komadom: šifre 9451314 / 6533QL, vrste konektora, njihov broj i oblik, duljine grana i prisutnost releja.
• Provjerite ima li oštećenih pinova u konektorima, slomljene izolacije, znakova pregrijavanja ili kućnih popravaka.
• Provjerite da je relej fizički neoštećen i da priključci čvrsto prianjaju u njega.

2) Potrebni alati i materijali

• Osnovni set ručnog alata (obični ključevi/čegrtaljka ovisno o izvedbi)
• Plastična poluga za presvlake/navlake
• Baterijska svjetiljka
• Trake / tekstilna traka za kabliranje (za pričvršćivanje na izvorne rute)
• Čistač kontakata za električne konektore (opcionalno)

3) Postupak sastavljanja korak po korak

1. Isključite paljenje i odspojite akumulator (radi ožičenja).
2. Omogućite pristup sjedalu i njegovim ožičenjima (obično pomicanjem sjedala i uklanjanjem potrebnih presvlaka ovisno o dizajnu).
3. Dokumentirajte izvorno stanje: fotografirajte kabelski svežanj, ručke i spojeve konektora kako ne biste ništa zabrljali tijekom sastavljanja.
4. Odspojite konektore starog kabelskog svežnja; izvucite konektore držeći ih za tijelo konektora, a ne za kabele.
5. Oslobodite kabelski svežanj iz držača/hvataljki i uklonite ga s izvorne rute kako ne biste oštetili okolne žice.
6. Očistite i provjerite kontakte konektora (po potrebi upotrijebite sredstvo za čišćenje kontakata).
7. Instalirajte novi kabelski svežanj na isti način kao i originalni i popravite ga u svim nosačima kako biste spriječili habanje ili priklještenje žice.
8. Spojite sve konektore do kraja i provjerite jesu li zasuni dobro kliknuli.
9. Uvjerite se da ožičenje nije pod napetošću ni u jednom položaju sjedala i da nigdje ne smeta pokretnim dijelovima.
10. Ponovo spojite bateriju.

• 4) Provjere nakon montaže i probna vožnja/provjera funkcije

  • Provjerite funkciju grijača sjedala nakon uključivanja (reakcija može biti spora).
  • Provjerite zategnutost pojasa ili gubitak funkcije prilikom pomicanja sjedala naprijed/nazad.
  • Nakon kratke vožnje ponovno vizualno provjerite je li ožičenje na mjestu i da se ništa ne trlja.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Razmjena konektora → označite ili fotografirajte sve prije odspajanja.
  • Priklještenje ožičenja prilikom montiranja presvlaka/sjedala → uvijek provjerite usmjeravanje kabela prije zatezanja.
  • Nedovoljna fiksacija snopa → koristite originalne ručke i dovršite fiksaciju trakom/trakama.
  • Izvlačenje žica iz konektora → povucite konektore za tijelo, ne za kabele.

  Razlozi zašto je dio oštećen

  • Mehaničko naprezanje na ožičenje kada se sjedalo pomiče (povlačenje, savijanje, stiskanje).
  • Prodor izolacije preko strukture sjedala ili ruba plastičnih presvlaka.
  • Olabavljeni/oksidirani konektori i prijelazni otpornici koji dovode do vrućih kontakata.
  • Nestručni zahvati na kabliranju (uvrnuti spojevi, neadekvatni popravci, loša izolacija).
  • Vlaga i prljavština u konektorima koji oštećuju kontakt.
