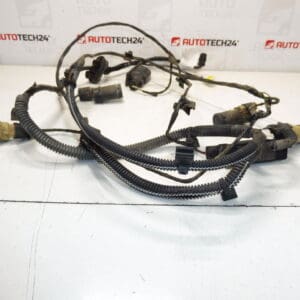

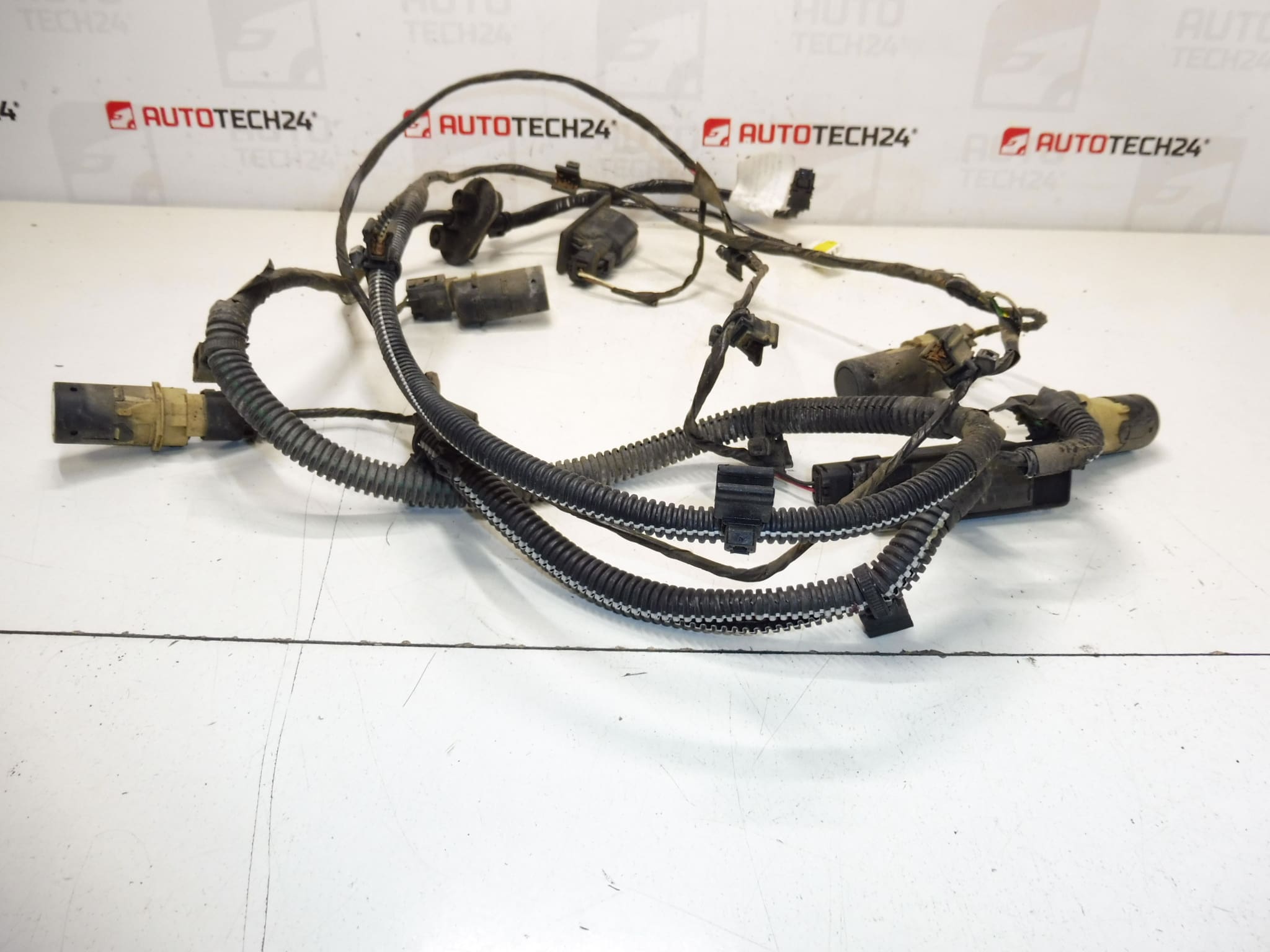

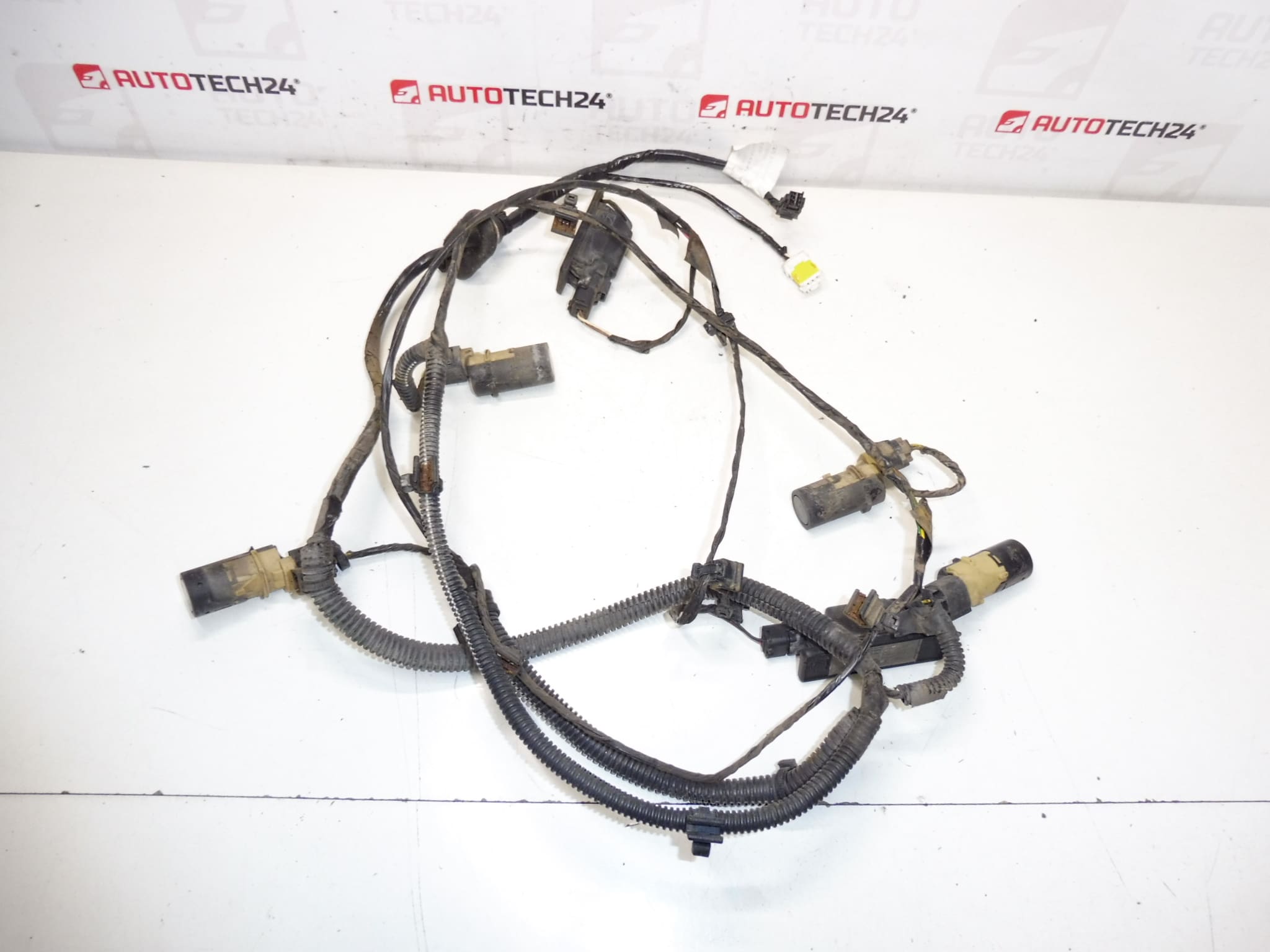

PDC kabelski svežanj sa senzorima i osvjetljenjem Peugeot 307 CC 9644452780 6528Q1

Kompletan paket asistenta za parkiranje uključujući senzore i osvjetljenje registarskih tablica za automobile PEUGEOT 307 CC
Ne jamčim za rad svih senzora i rasvjete
Za stražnji branik

Opis dijela

Ovaj PDC (pomoć pri parkiranju) kabelski svežanj isporučuje se kao kompletan set – uključuje ožičenje za senzore za parkiranje kao i osvjetljenje registarske pločice (registračke pločice). Praktično je rješenje kod popravka oštećenih žica, neispravnih konektora, oksidiranih spojeva ili kod zamjene dijela instalacije u stražnjem braniku.

Dio je namijenjen za Peugeot 307 CC. Budući da je ovo rabljeni dio, imajte na umu sljedeće odricanje od odgovornosti: funkcionalnost svih senzora i osvjetljenja nije zajamčena. Prilikom odabira ključno je usporediti priključke i uskladiti broj dijela.

Tehničke informacije

• Proizvođač: Stellantis (Citroën/Peugeot)
• Model: Peugeot 307 CC
• Ostali brojevi: NFP

Šifre proizvoda

• Šifre proizvoda: 9644452780, 6528Q1

Preporuke za instalaciju

Općenito/tipično za kabelski svežanj za pomoć pri parkiranju sa senzorima i svjetlom registarske pločice, instalacija zahtijeva pažljivo usmjeravanje ožičenja i pravilno spajanje konektora. Točni koraci mogu varirati ovisno o modelu automobila i opremi.

1) Prije sastavljanja (provjere rabljenog dijela)

• Usporedite brojeve dijelova 9644452780 / 6528Q1 sa starim sveskom (ako se može pročitati).
• Provjerite sukladnost: broj senzora/konektora, tipove i osiguranje konektora, duljinu kabela i grananje.
• Provjerite je li kabelski svežanj slomljen, pohaban, nepropisno popravljen izolacijskom trakom ili zelena korozija na priključcima.
• Provjerite stanje postolja i poklopaca svjetla registarske pločice (kontakti, brave, brtve – ako su uključeni).

2) Potrebni alati i materijali (općenito)

• Osnovni set odvijača i set gola/bitova
• Alati za uklanjanje plastičnih presvlaka/štipaljki
• Čistač za električne kontakte ili mekana četka
• Trake/tekstilna traka za kabliranje (za tvorničko pričvršćivanje)
• Multimetar ili tester (za grubu provjeru napajanja/strujnih krugova)

3) Postupak sastavljanja korak po korak

1. Odspojite bateriju (radi ožičenja i smanjenja rizika od kratkog spoja).
2. Osigurajte pristup području stražnjeg branika i ožičenju (ovisno o modelu automobila, to može uključivati uklanjanje poklopaca/oplata; postupak se razlikuje).
3. Dokumentirajte izvorno stanje: fotografirajte usmjeravanje kabela, položaj ručki i spajanje konektora.
4. Odspojite konektore sa senzora i svjetala registarske pločice i oslobodite kabelski svežanj iz nosača/nosača.
5. Uklonite stari kabelski svežanj kako ne biste oštetili čahure, izolaciju i plastične brave konektora.
6. Prije ugradnje rabljenog kabelskog svežnja, očistite konektore sredstvom za čišćenje kontakata i pustite ih da se prozrače.
7. Instalirajte novi kabelski svežanj na isti način kao i originalni, pazeći da se ožičenje nigdje ne rastegne ili prijeđe preko oštrih rubova.
8. Umetnite paket u sve izvorne nosače; eventualno dovršite fiksaciju trakama tako da snop ne može vibrirati.
9. Spojite konektore senzora za parkiranje (provjerite da zasun drži i da konektor nije “pola”).
10. Spojite svjetlo registarske pločice i provjerite jesu li utičnice/konektori pravilno postavljeni.
11. Ponovno sastavite uklonjene poklopce/obloge (i sve dijelove branika po potrebi).
12. Spojite bateriju.
• 4) Provjere nakon montaže i probna vožnja/provjera funkcioniranja
  • Provjerite funkciju osvjetljenja registarske pločice (svijetli stabilno, bez prekida kada se ožičenje pomakne).
  • Provjerite funkciju PDC-a u praksi (reakcija na prepreku); ako je sustav nepouzdan, provjerite konektore i ožičenje.
  • Vizualno provjerite da se ožičenje nigdje ne trlja i da li je sigurno pričvršćeno.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Loše pričvršćeni konektori → uvijek provjerite zaključavanje i zatezanje/škljocanje.
  • Provođenje kablova preko oštrih rubova → upotrijebite originalni put i ručke, ako je potrebno dodajte zaštitu i učvršćenje.
  • Priklještenje kabelskog svežnja prilikom ugradnje plastike/okvira → prije završne montaže provjerite da kabeli nisu u kontaktnim područjima.
  • Podcjenjivanje oksidacije u konektorima → očistite kontakte i provjerite njihovo stanje prije spajanja.

  Razlozi zašto je dio oštećen

  • Vlaga i sol u stražnjem dijelu automobila → oksidacija kontakata, prijelazni otpori, kvarovi PDC-a i osvjetljenje registarske pločice.
  • Mehaničko oštećenje branika (kuckanje, rastavljanje/montaža) → puknute žice, pokidani konektori, oštećene ručke.
  • Vibracije i trenje kabela o rubove/karoseriju → probijanje izolacije i naknadni kratki spojevi ili prekidi.
  • Nestručni popravci (uvrtanje žica, neodgovarajući konektori, nezaštićeni spojevi) → postupno pogoršanje kontakta i kvarovi koji se vraćaju.
