Pumpa ABS ESP ATE Citroën C5 II 10.0960-1140.3 9657061080

Upravljački modul, pumpa, agregat, kocka ABS ESP ATE CITROEN C5 od 2005 do 2007
S dijelom žice

Opis dijela

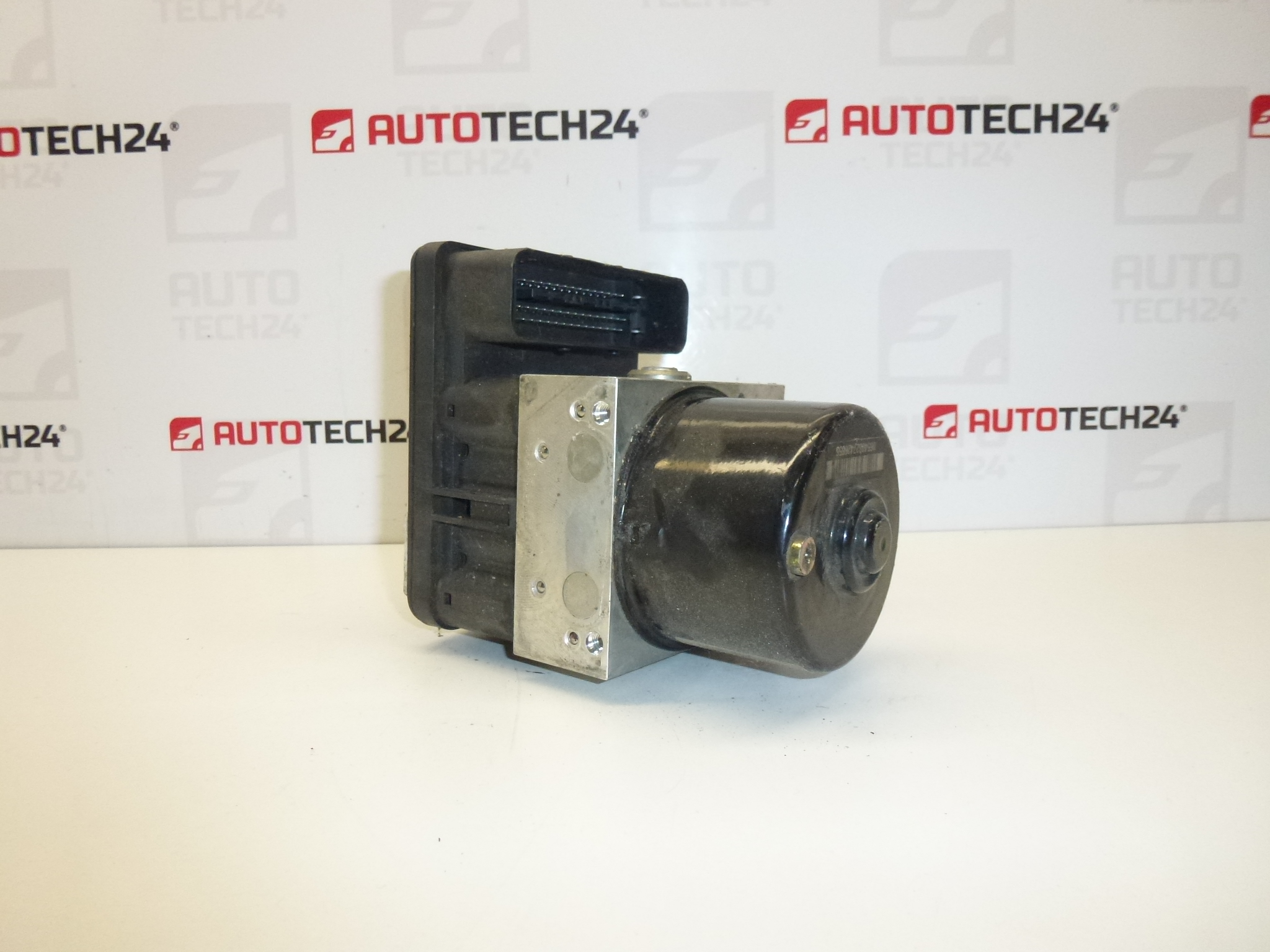

Ovo je ABS/ESP modul marke ATE (hidraulički blok s elektronikom), namijenjen za automobile Citroën C5 II. Ovaj dio osigurava funkciju ABS-a i kontrole stabilnosti (ESP) kontrolirajući tlak u kočionom sustavu i komunicirajući s ostalim sustavima automobila. Uključen je komad ožičenja koji može olakšati spajanje ili popravak oštećenog konektora/kabelskog svežnja.

Kada tražite pravi dio, ključna je usporedba brojeva s tijela jedinice i naljepnice – za ABS module podudaranje kodova koristi se kao glavni vodič za ispravnu zamjenu.

Tehničke informacije

• Proizvođač: ATE
• Model: Citroën C5 II (od 2005. do 2007.)

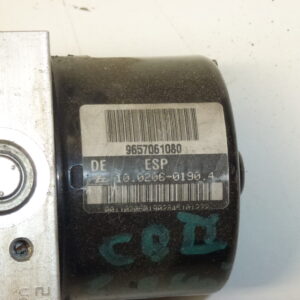

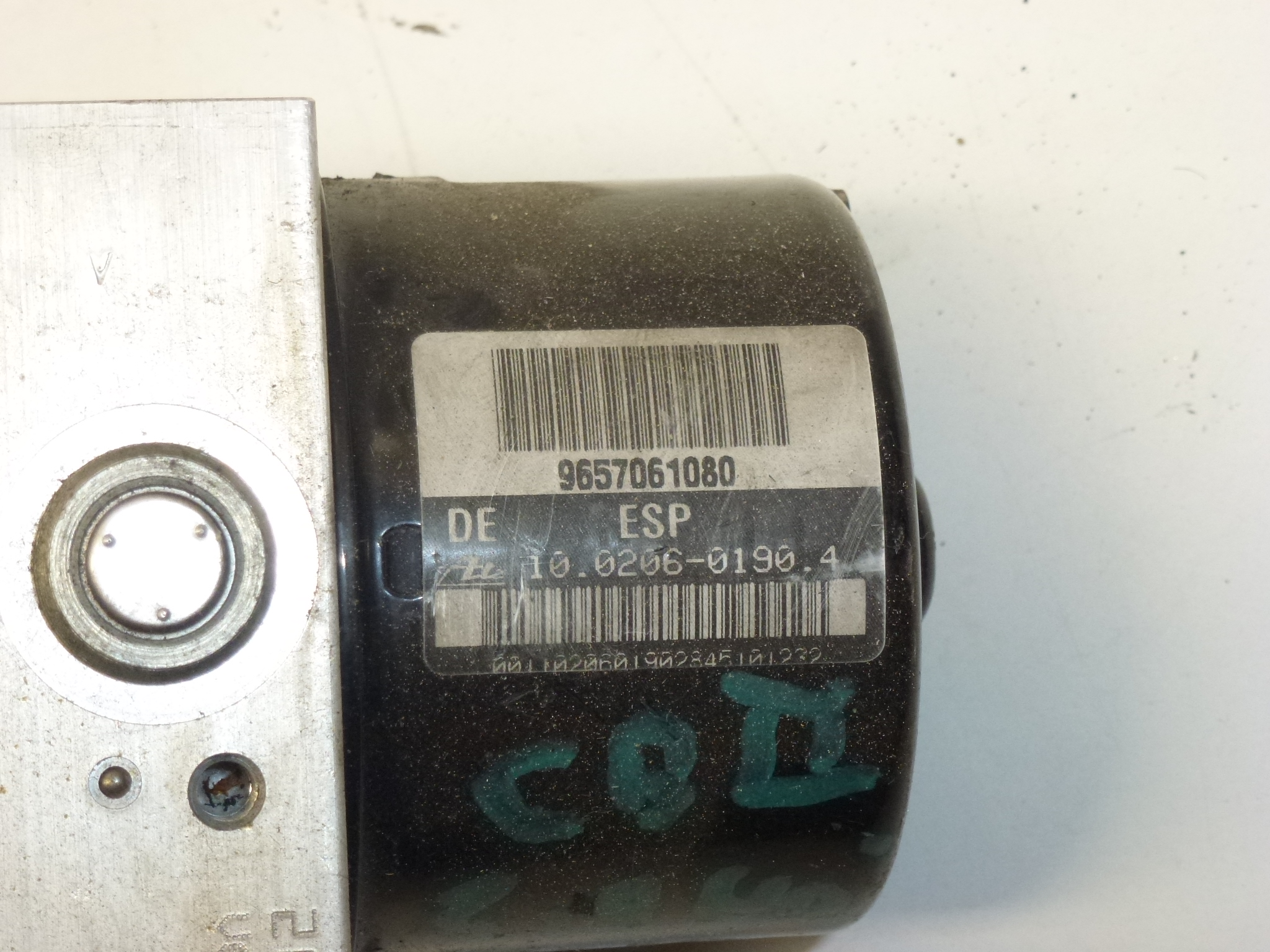

• Ostali brojevi: 9657061080, 10.0206-0190.4, 4542F0, 4542F1, 4541G1, 4541G2

Šifre proizvoda

• Šifre proizvoda: 10.0960-1140.3, 9657061080

Preporuke za instalaciju

Općenito/tipično za zamjenu ABS/ESP modula, točan postupak može varirati ovisno o specifičnom dizajnu kočionog sustava i opremi automobila. Dolje je praktičan, siguran okvir koji treba slijediti.

1) Prije montaže (provjere rabljenog dijela, što usporediti sa starim dijelom)

• Provjerite da svi dostupni brojevi dijelova (npr. 10.0960-1140.3, 9657061080 i drugi navedeni kodovi) odgovaraju starom modulu.
• Usporedite konektore i njihovo mehaničko stanje (brave, igle, oštećenja plastike).
• Pregledajte hidraulički dio: navoji i ležajne površine kočionih vodova ne smiju biti potrgani ili napuknuti.
• Provjerite stanje isporučenog komada kabela (netaknuta izolacija, nema oksidacije žica).

2) Potrebni alati i materijali (općenito, bez specifičnih dodatnih dijelova)

• Osnovni set ključeva i utičnica
• Odgovarajući ključevi za kočione cijevi (kako bi se smanjila šteta na spojevima)
• Čistač za električne kontakte, čiste krpe
• Alati za učvršćivanje i zaštitu okolnih dijelova (pokrivna folija/ručnici)
• Dijagnostika za provjeru funkcije sustava nakon sklapanja (općenito se preporučuje)

3) Postupak sastavljanja korak po korak

1. Osigurajte vozilo od pomicanja i pripremite čisto radno okruženje.
2. Odspojite bateriju (za elektroničke module ovo je važno za zaštitu i jedinice i vozila).
3. Dokumentirajte spajanje (fotografija konektora, ožičenja i montaže) kako ne bi došlo do zabune tijekom sastavljanja.
4. Pažljivo odspojite električni konektor(e) modula; ne volite na silu, prvo otpustite osigurače.
5. Ako odvajate kočione vodove, postupite čisto i sustavno (označite ih kako se ne bi pomiješali).
6. Rastavite nosač modula i uklonite stari dio.
7. Očistite okolno područje i točke za sjedenje/fiksiranje (prljavština često uzrokuje kasnije curenje ili loše sjedalo).
8. Stavite novi (rabljeni) modul, pravilno ga namjestite u držač i pričvrstite.
9. Ponovo spojite kočione vodove (ako su bili odspojeni) i provjerite jesu li spojnice ispravno postavljene bez križanja navoja.
10. Spojite električni konektor i provjerite jesu li osigurači čvrsto uključeni; eventualno upotrijebite isporučeni dio kabela prema potrebi za popravak snopa.
11. Spojite bateriju.
12. Napravite osnovnu provjeru curenja i električnih priključaka prije prvog pokretanja.

• 4) Provjere nakon montaže i probna vožnja/provjera funkcije

  • Provjerite da nema vidljivih curenja tekućine na mjestima spajanja vodova.
  • Provjerite da konektori drže i da ožičenje nije istegnuto ili u kontaktu s oštrim rubovima.
  • Provjerite funkciju ABS/ESP redovitom dijagnostikom (preporučeno), a zatim pažljivom probnom vožnjom u sigurnim uvjetima.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Zamjena ili zamjena linija → označite sve unaprijed i slikajte, nastavite sustavno.
  • Oštećenje konektora/pinova grubim rukovanjem → otpustite osigurače u ispravnom smjeru, nemojte povlačiti konektor za kabele.
  • Uklanjanje navoja vijaka → uvijek počnite rukom, tek onda zategnite alatom.
  • Zanemarujući provjeru curenja → nakon sastavljanja pažljivo sve vizualno provjerite, posebno oko vijčanih spojeva.

  Razlozi zašto je dio oštećen

  • Vlaga i korozija u području konektora i elektronike (oksidacija pinova, loši kontakti).
  • Starenje elektronike i toplinski stres (mikropukotine, nestabilne funkcije).
  • Oštećenje ožičenja (slomljene žice, labave igle, popravci lošeg kabelskog svežnja).
  • Mehanička opterećenja (vibracije, nepravilno pričvršćenje nakon prethodnog popravka).
  • Nestručna intervencija prilikom demontaže/montaže (otkinuti navoji, oštećeni vijčani spojevi ili konektor).
