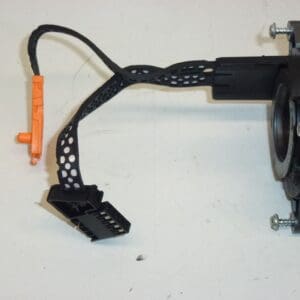

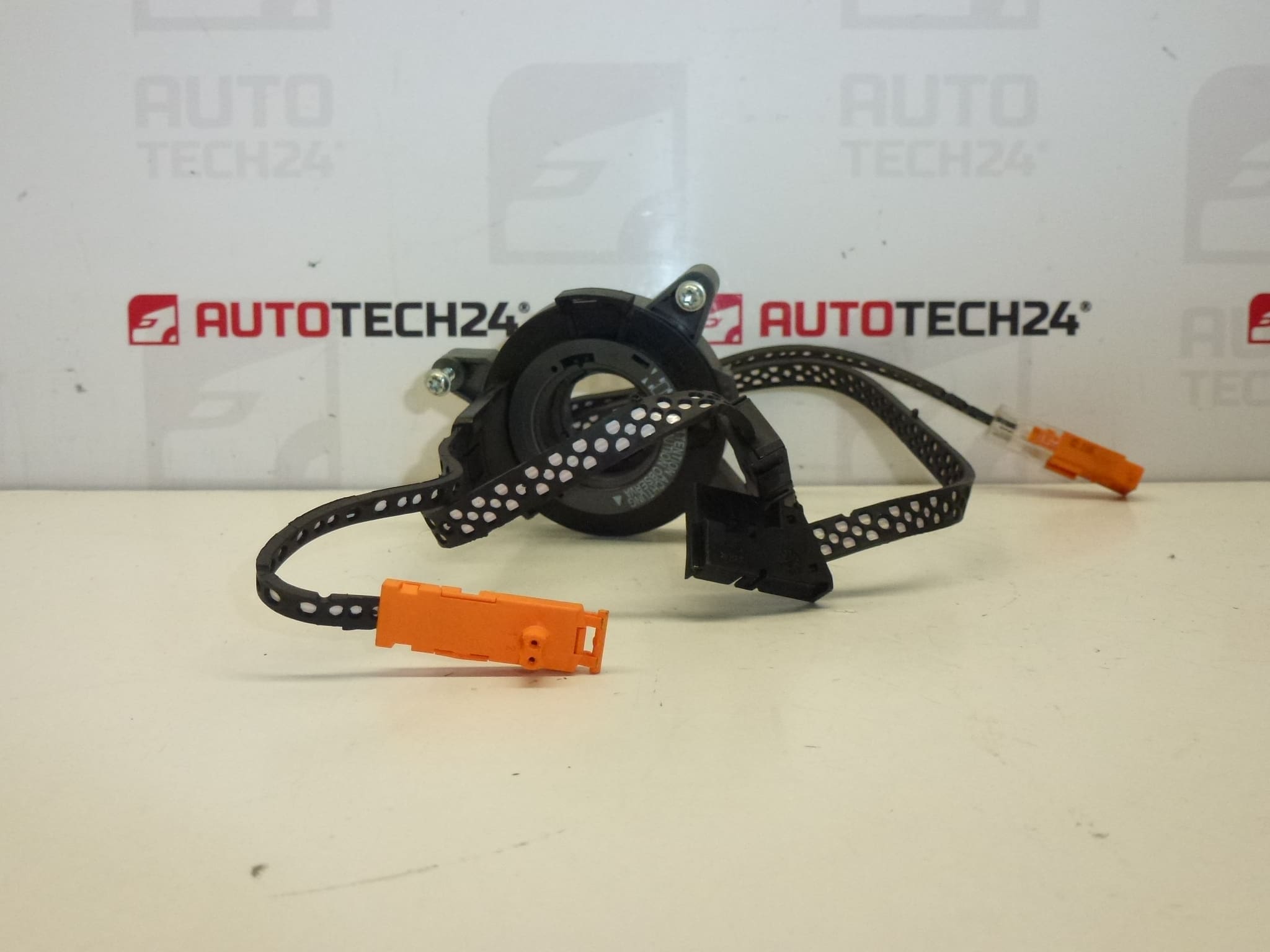

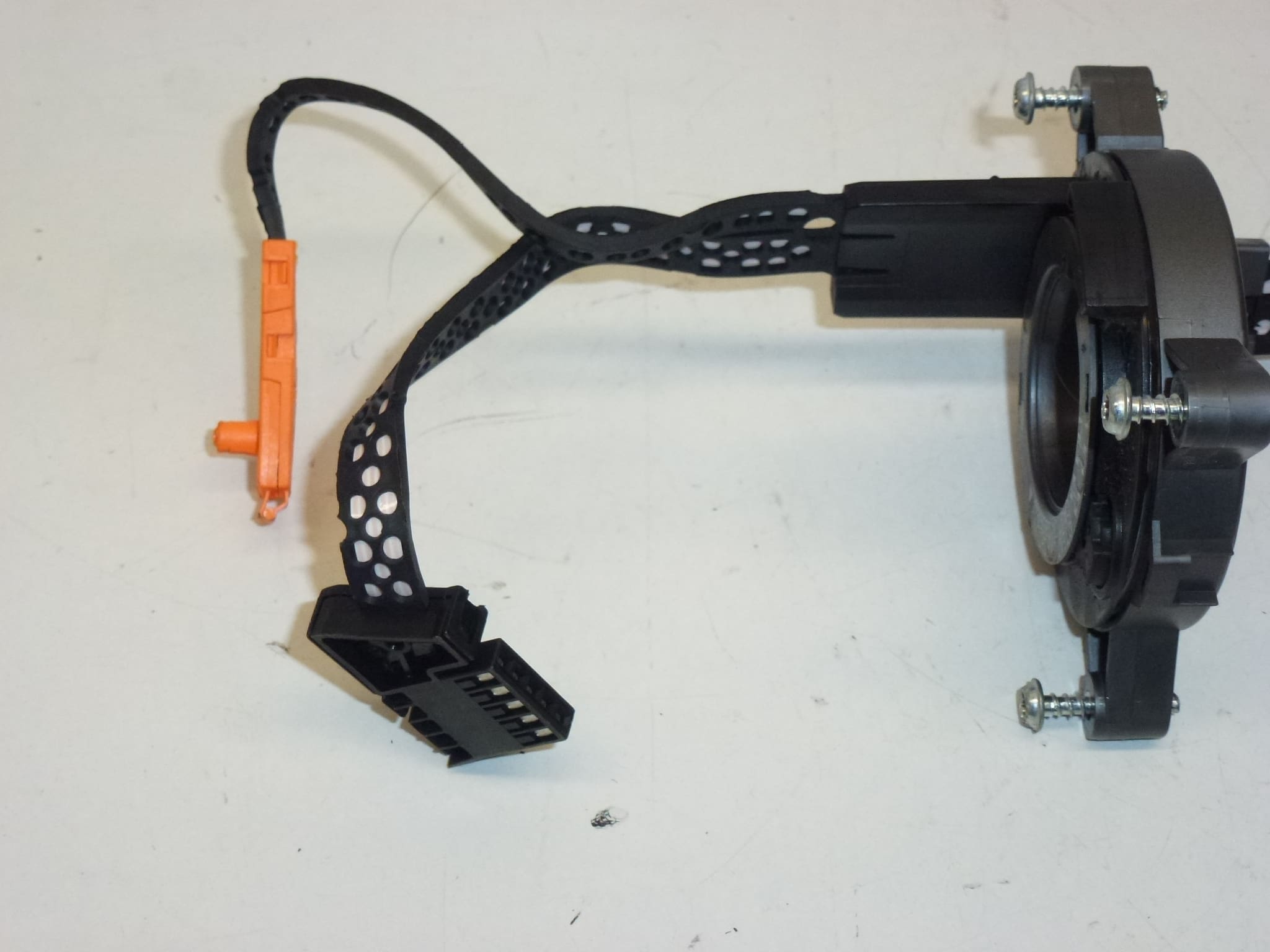

Okretni kontakt za zračni jastuk, sirenu i auto radio za Citroen i Peugeot automobile
Opis dijela
Upotrijebljeni rotirajući kontakt ispod upravljača Citroën Peugeot s oznakom 9635682680 i 4112CP koristi se za električno povezivanje krugova upravljanja zračnim jastukom, sirenom i radiom kada se okreće kolo upravljača. Namijenjen je kao rezervni dio prilikom popravka odgovarajućeg dizajna ovih sustava.
Rotirajući kontakt može biti uzrok isprekidanog rada sirene ili kontrole auto radija ili kvara u krugu zračnog jastuka. Međutim, konektori i ožičenje također mogu uzrokovati iste simptome, stoga je preporučljivo potvrditi stvarni izvor problema prije zamjene. Prilikom odabira usporedite posebno brojeve proizvoda, konektore i mehanički dizajn s originalnim dijelom.
Tehničke informacije
- Proizvođač: nije naveden; U dokumentima se spominje Stellantis CITROEN PEUGEOT.
- Model: CITROEN XSARA, Citroën Xsara Picasso, PEUGEOT 306. Kategorije također uključuju BERLINGO I i PARTNER I.
- Vrsta dijela: rotirajući kontakt za zračni jastuk, sirenu i auto radio.
- Kategorija: električne komponente, kontrole ispod upravljača.
- Stanje: rabljeni dio.
- Ostali brojevi: nisu navedeni; dodatna oznaka u dokumentima: NFP.
Modeli su preuzeti s oznaka proizvoda i kategorija. Sama oznaka modela ne potvrđuje sukladnost sa svim njegovim verzijama; odlučujući su odgovarajući broj i izvršenje izvornog kontakta. Godine, motori i detalji o opremi nisu navedeni.
Šifre proizvoda
- Šifre proizvoda: 9635682680, 4112CP.
- Dodatna oznaka: NFP.
Brojevi 9635682680 i 4112CP glavni su identifikatori za lociranje ovog okretnog kontakta i usporedbu s originalnom oznakom dijela.
Preporuke za instalaciju
Slijedi opći postupak tipičan za rotirajući kontakt ispod upravljača. Točni koraci rastavljanja, centriranja i povezivanja ovise o specifičnom modelu i marki automobila. Budući da radovi uključuju sustav zračnih jastuka, treba ih izvesti osoba s iskustvom i pristupom servisnom postupku proizvođača. Nemojte instalirati ako ne znate kako sigurno odspojiti zračni jastuk i centrirati kontakt.
1) Prije montaže
- Usporedite oznake dijelova, oblik tijela, elemente za pričvršćivanje, broj i dizajn konektora i linije vodiča.
- Provjerite korišteni kontakt: ne smije imati napuknuto tijelo, oštećene zasune, deformirane igle ili vidljivo oštećene žice.
- Provjerite stanje ožičenja u automobilu i potvrdite da je greška doista povezana s rotirajućim kontaktom.
- Provjerite ispravan središnji položaj prema dokumentaciji proizvođača. Nemojte slobodno okretati unutarnji dio kontakta i nemojte tražiti središte nasilnim okretanjem prema graničnicima.
2) Potrebni alati i materijali
Obično su vam potrebni ručni alati koji odgovaraju spojevima koji se koriste, alati za pažljivo skidanje poklopaca, moment ključ za spojeve s propisanim pritezanjem i dijagnostika prikladna za dati automobil. Pripremite čisto skladište i servisnu dokumentaciju. Potreba za svim novim spojnicama regulirana je uputama proizvođača.
3) Postupak sastavljanja korak po korak
- Sigurno učvrstite vozilo, postavite kotače u ravnu liniju i držite upravljač u odgovarajućem položaju.
- Isključite paljenje i odspojite akumulator u skladu s postupkom proizvođača. Prije rada na zračnom jastuku, pridržavajte se vremena čekanja koje je naveo proizvođač.
- U skladu sa servisnom dokumentacijom, otpustite potrebne poklopce i po mogućnosti modul zračnog jastuka. Odspojite konektore za tijelo tek nakon otpuštanja osigurača, a ne povlačenjem žica.
- Pohranite rastavljeni modul zračnog jastuka prema sigurnosnim uputama proizvođača. Zaštitite ga od pada, topline i neželjenog električnog povezivanja.
- Ako pristup zahtijeva uklanjanje upravljača, zabilježite relativni položaj po servisnom postupku i upotrijebite propisanu metodu uklanjanja. Spriječite nenamjerno okretanje upravljača.
- Zabilježite rutu ožičenja i položaj izvornog kontakta, odspojite njegove konektore i olabavite pričvršćivače.
- Usporedite oba dijela jedan pored drugog i provjerite položaje sjedala i priključke u automobilu. Riješite oštećeni spoj prije postavljanja zamjenskog kontakta.
- Postavite i osigurajte zamjenski kontakt u ispravnom središnjem položaju isključivo u skladu s postupkom za dani dizajn. Ako se položaj ne može pouzdano utvrditi, nemojte nastaviti s montažom.
- Popravite kontakt, spojite konektore i usmjerite ožičenje duž originalne rute tako da ne bude istegnuto ili priklješteno. Otpustite transportni zastoj samo u trenutku koji je propisao proizvođač.
- Ponovo sastavite demontirane komponente, pridržavajte se propisanih zatezanja spojeva i osigurajte sve priključke. Spojite bateriju i pustite sustav u rad u skladu sa sigurnosnim postupkom proizvođača.
-
4) Provjere nakon montaže i provjera funkcioniranja
- Provjerite radi li upravljač slobodno, bez neobičnog otpora, trljanja ili buke.
- Provjerite funkciju sirene i kontrolu auto radija u skladu s opremom automobila.
- Provjerite ispravnost lampice upozorenja zračnog jastuka i izvršite dijagnostičku provjeru. Sve naknadne radnje provodite samo prema dokumentaciji za određeni automobil.
- Probnu vožnju obavite tek nakon uspješne provjere sustava upravljanja i sigurnosti. U slučaju trajnog kvara zračnog jastuka ili neuobičajenog ponašanja upravljača, nemojte koristiti automobil dok se uzrok ne otkloni.
5) Najčešće greške pri montaži i kako ih izbjeći
- Montiranje izvan centra: može oštetiti unutarnju vezu kada se okreće upravljač. Centriranje uvijek izvodite prema dokumentaciji.
- Zbunjenost dizajna sličnog izgleda: identičan izgled nije dovoljan; usporediti brojeve, konektore i učvršćenja.
- Prikliješteno ožičenje ili labavi osigurači: prije prekrivanja provjerite ožičenje i osigurane veze.
- Neodgovarajuće električno ispitivanje: Ne spajajte obični multimetar ili tester na krugove detonatora zračnog jastuka. Koristite samo dijagnostičke postupke koje je odobrio proizvođač.
- Uključivanje napajanja dok je sustav isključen: spojite bateriju tek nakon dovršetka sastavljanja i provjere veze.
Razlozi zašto je dio oštećen
Za rotacijske kontakte ove vrste, uobičajeni uzroci oštećenja su:
- Zamor unutarnje fleksibilne veze zbog opetovanog okretanja upravljača.
- Pogrešno centriranje tijekom sastavljanja ili okretanje rastavljenog kontakta izvan radnog područja.
- Mehaničko oštećenje tijela, zasuna ili konektora uslijed nepažljivog rukovanja.
- Oprezanje na vodovima uzrokovano povlačenjem žice ili njenim stiskanjem.
- Vlaga i prljavština koji mogu pogoršati stanje električnih priključaka.
Ovi uzroci opisuju opće mogućnosti kvara, a ne identificirano stanje ponuđenog dijela.
