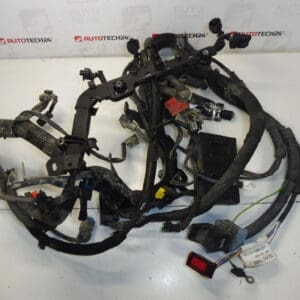

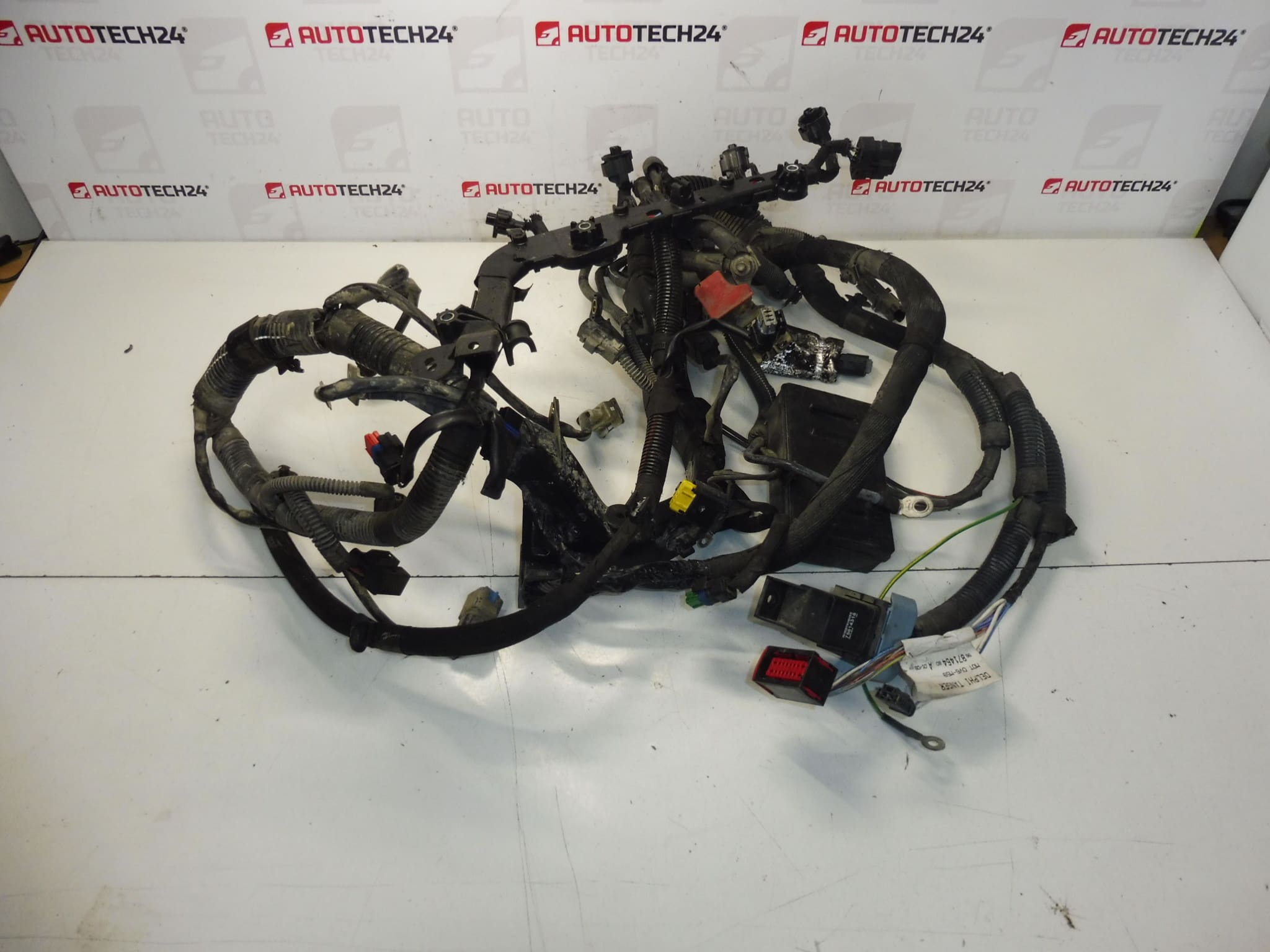

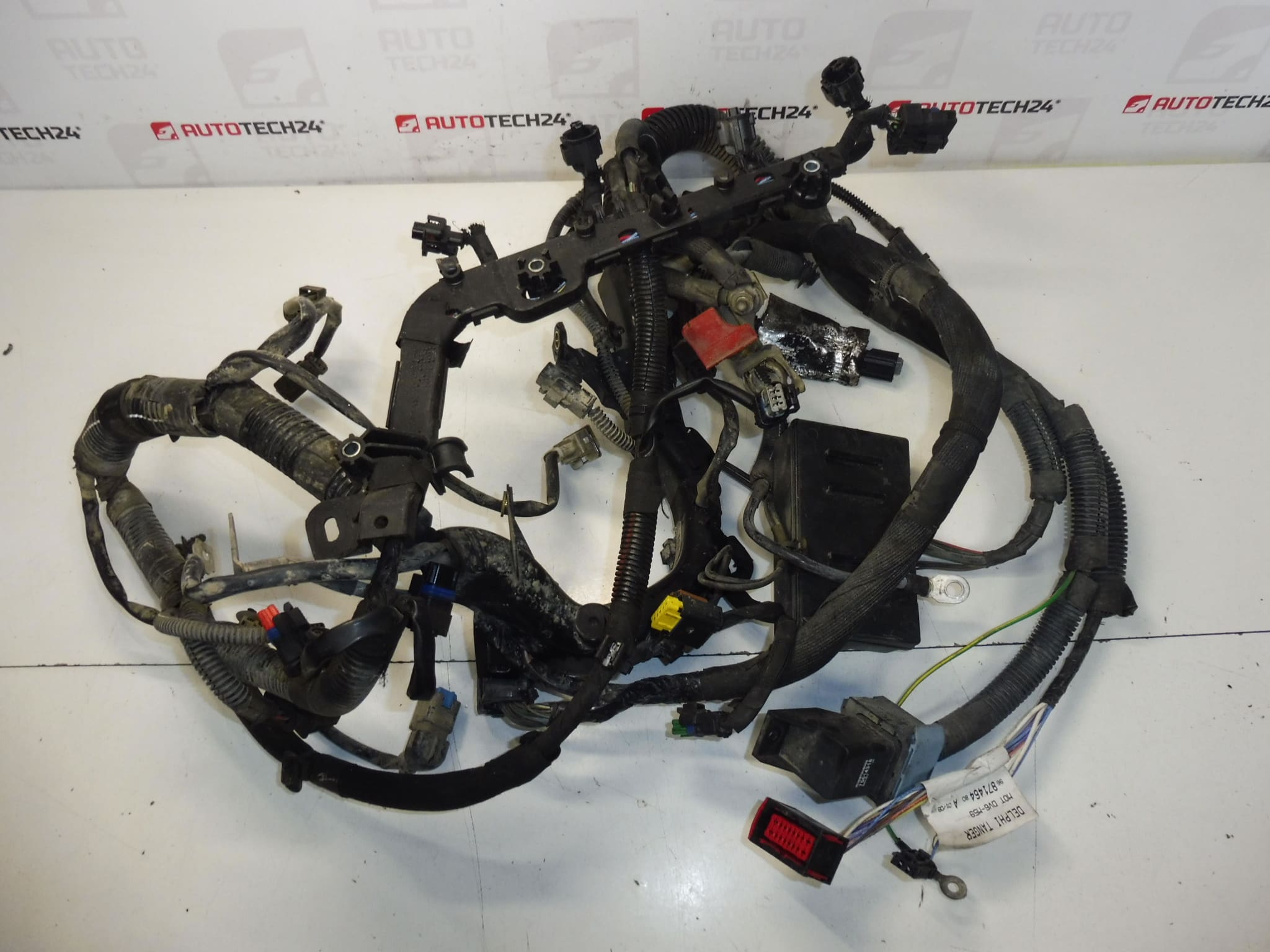

Sklop glavnog motora Citroën Peugeot 1.6 HDI 9687146480 658535

Elektromotorni snopovi za automobile CITROEN i PEUGEOT 1.6 HDI 66 KW

Opis dijela

Ovaj kabelski svežanj glavnog motora dizajniran je za automobile Citroën i Peugeot i ključni je dio ožičenja motora. Osigurava povezivanje pojedinih električnih elemenata u motornom prostoru i ispravan prijenos signala i snage između komponenti.

Dio se pretražuje uglavnom prema originalnim oznakama, pa su kodovi 9687146480 i 658535 posebno važni. Za automehaničare i kućne servisere bitno je pažljivo usporediti konektore, duljinu ogranaka kabelskog svežnja i cjelokupni dizajn s postojećim dijelom u automobilu.

Kabelski svežanj motora važan je za nesmetan rad električnih krugova motora. Ako je izvorni paket oštećen, može doći do prekida komunikacije, nepravilnog rada spojenih dijelova ili problema uzrokovanih prekidima ili kratkim spojevima u liniji.

Tehničke informacije

• Proizvođač: Stellantis Citroën Peugeot
• Model: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
• Ostali brojevi: 9687146480, 658535, NFP

Šifre proizvoda

• Šifre proizvoda: 9687146480, 658535
• Modeli: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee

Preporuke za instalaciju

Općenito i tipično za ovu vrstu dijela, točan postupak zamjene kabelskog svežnja motora ovisi o specifičnom dizajnu automobila i rasponu povezanih komponenti. U slučaju rabljenog dijela, uvijek je potrebno vrlo pažljivo usporediti njegov dizajn s demontiranim dijelom.

1) Prije sastavljanja

• Provjerite opće stanje snopa, posebno izolaciju žica, konektora, zasuna, čahura i mjesta moguće abrazije.
• Usporedite brojeve dijelova 9687146480 i 658535 sa starim sveskom ako su čitljivi na originalnom dijelu.
• Provjerite podudarnost duljine pojedinačnih grana, oblika konektora i načina pričvršćivanja.
• Provjerite jesu li igle u konektorima savijene, prljave ili labave.
• Prije početka rada odspojite akumulator i osigurajte vozilo od neželjenog pomicanja.

2) Potrebni alati i materijali

• Osnovni set ručnog alata
• Plastična poluga ili alat za nježno otpuštanje poklopaca i pričvršćivača
• Radna svjetiljka
• Sredstvo za čišćenje električnih kontakata
• Trake ili pričvršćivači koji odgovaraju izvornom dodatku
• Zaštitne rukavice

3) Postupak sastavljanja korak po korak

1. Odspojite akumulator i pričekajte razumno vrijeme prije radova na električnoj instalaciji.
2. Pristupite ožičenju izvornog kabelskog snopa motora uklanjanjem poklopaca ili drugih dijelova koji ometaju u skladu s određenim dizajnom automobila.
3. Pažljivo dokumentirajte usmjeravanje starog volumena, idealno s fotografijama prije rastavljanja.
4. Odspojite sve konektore jedan po jedan bez oštećenja zasuna ili iglica.
5. Oslobodite sve držače, stezaljke i točke pričvršćivanja starog svežnja.
6. Uklonite izvorni paket i postavite rezervni pored njega za izravnu usporedbu pojedinačnih grana i terminala.
7. Usmjerite novi svežanj istom rutom kao i originalni dio, pazeći da nigdje nije uvrnut ili pretjerano istegnut.
8. Uzastopno priključite sve konektore na njihova mjesta i provjerite jesu li osigurači pravilno postavljeni i škljocnuli.
9. Učvrstite svežanj u svim originalnim držačima i držite se na sigurnoj udaljenosti od mjesta gdje postoji opasnost od toplinskog ili mehaničkog stresa.
10. Provjerite da nijedan dio ožičenja nije priklješten, pohaban ili u kontaktu s pokretnim dijelovima.
11. Ponovo instalirajte sve uklonjene poklopce i povezane dijelove.
12. Spojite akumulator i izvršite osnovnu funkcionalnu provjeru električnih sustava povezanih s motorom.
• 4) Provjere nakon montaže i probna vožnja/provjera funkcioniranja
  • Provjerite da odjeljak motora ne sadrži labave dijelove ožičenja.
  • Provjerite ispravnost svih konektora i spojnica.
  • Nakon puštanja vozila u pogon, provjerite postoje li kvarovi električnih funkcija ili nepravilno ponašanje spojenih komponenti.
  • Nakon kratke probne vožnje ponovno vizualno provjerite kabelski svežanj i njegov priključak.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Zamjena konektora – prije odspajanja označite konektore ili sve fotografirajte.
  • Nedovoljno pričvršćenje kabelskog svežnja – uvijek vratite sve izvorne spojeve kako biste spriječili da žice putuju kroz vibracije.
  • Oštećenje zasuna konektora – nemojte otpuštati konektore na silu, već na pravilan način preko osigurača ili zasuna.
  • Neprikladno usmjeravanje kablova – držite se izvornog usmjeravanja kako biste izbjegli habanje ili toplinski stres.
  • Sastavljanje bez temeljitog pregleda rabljenog dijela – prije postavljanja uvijek provjerite stanje izolacije, konektora i cjelovitost snopa.

  Razlozi zašto je dio oštećen

  • Dugotrajni toplinski stres u odjeljku motora
  • Vibracije i opetovano mehaničko potresanje tijekom rada
  • Abrazija ožičenja o okolne dijelove zbog lošeg pričvršćenja
  • Oštećenje konektora i zasuna tijekom nepravilnog rastavljanja
  • Djelovanje vlage, ulja i prljavštine na izolaciju i kontakte
  • Lokalno pregrijavanje ili kratki spoj u dijelu ožičenja
