Kombinirani instrument na instrumentnoj ploči za vozila koncerna Stellantis
Kilometraža 88200 km
Opis dijela

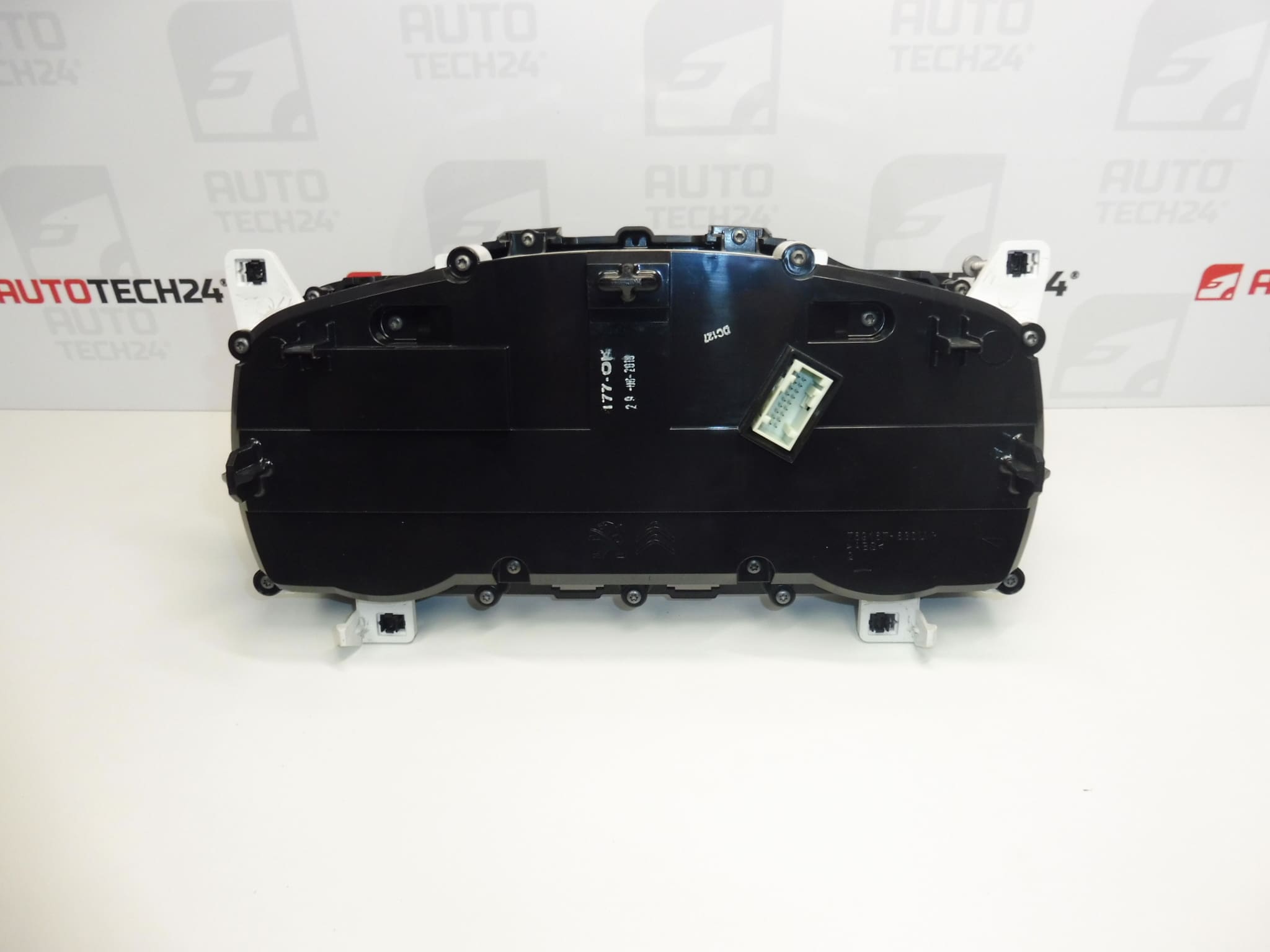

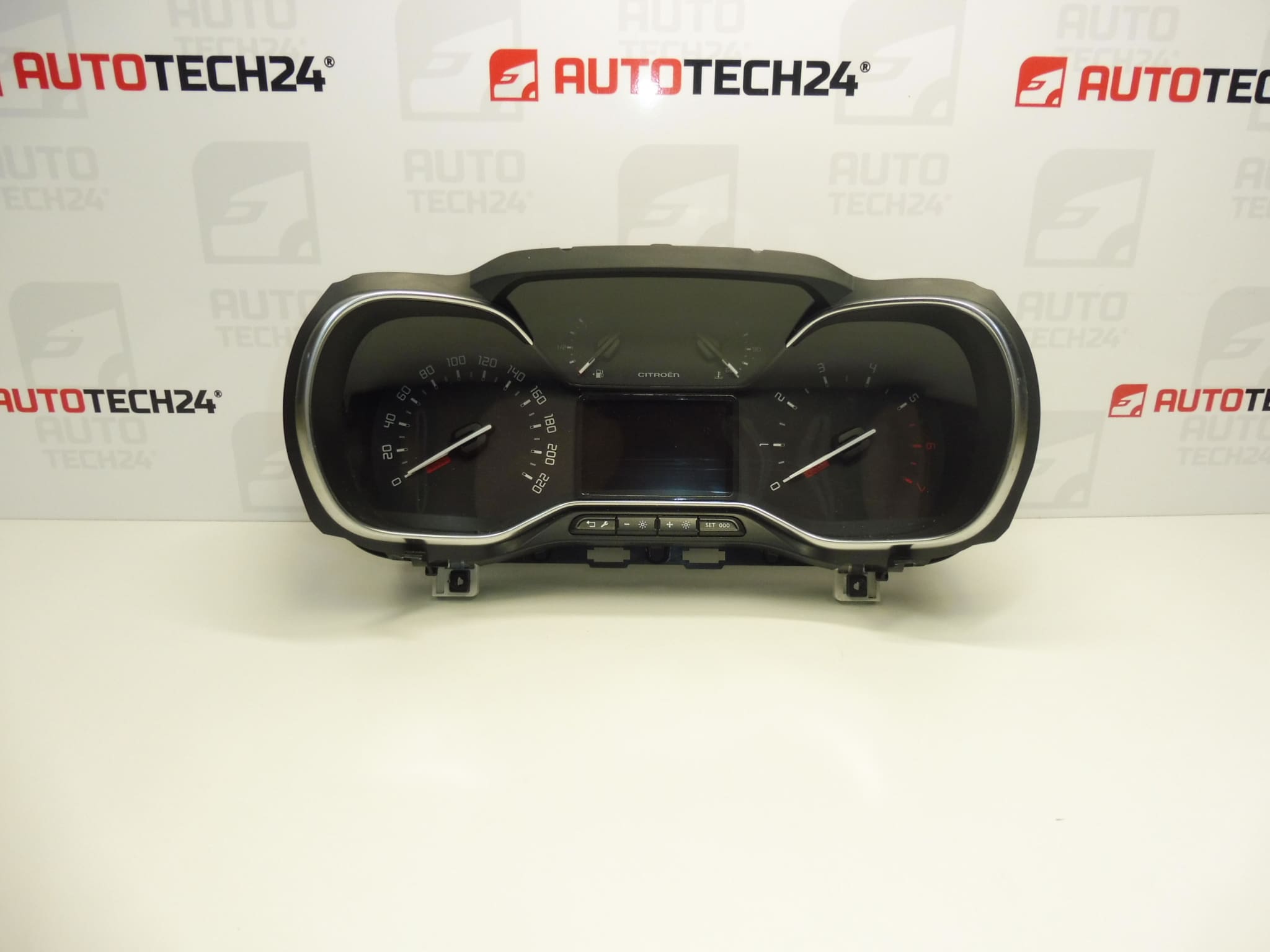

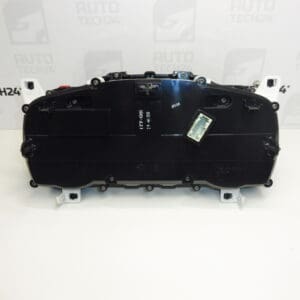

Rabljeni brzinomjer – kombinirani instrument na instrumentnoj ploči s oznakom 9817788180 u dokumentaciji je naveden za vozila Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III i PEUGEOT RIFTER. Kombinirani instrument služi za prikazivanje podataka o vožnji i upozorenja o radu vozila. Njegova zamjena može biti rješenje u slučaju kvara prikaza ili neispravnosti izvornog instrumenta, ako dijagnostika potvrdi da je kvar upravo u njemu.
Za dio je navedena kilometraža od 88 200 km i dodatni broj 9838093680. Pri odabiru zamjenskog dijela usporedite oznaku izvornog dijela, priključke i izvedbu instrumenta. Sam naziv modela ne jamči podudarnu izvedbu. Rabljeni dio predstavlja mogućnost popravka bez potrebe za nabavom novog instrumenta.
Tehničke informacije
- Proizvođač: nije navedeno
- Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER
- Dodatni brojevi: 9838093680
- Glavna oznaka dijela: 9817788180
- Vrsta dijela: kombinirani instrument na instrumentnoj ploči / brzinomjer
- Koncern naveden u dokumentaciji: Stellantis
- Navedena kilometraža: 88 200 km
- Stanje: rabljeni autodio
Šifre proizvoda
- Šifre proizvoda: 9817788180, 9838093680
Pri traženju zamjenskog brzinomjera usporedite cijeli broj proizvoda. Oba broja navedena su u dokumentaciji za ovu ponudu; njihovo navođenje samo po sebi ne potvrđuje međusobnu zamjenjivost svih izvedbi instrumenata.
Preporuke za ugradnju
Općenito za ovu vrstu dijela vrijedi: zamjena kombiniranog instrumenta zahtijeva pažljivo rukovanje elektronikom, priključcima i oblogama instrumentne ploče. Sljedeći je postupak općenit; točan postupak demontaže, odspajanja napajanja i eventualnog podešavanja ovisi o konkretnom modelu i izvedbi vozila. U dokumentaciji nije navedeno zahtijeva li ovaj komad kodiranje ili prilagodbu.
1) Prije ugradnje
- Najprije provjerite uzrok kvara. Slične pojave mogu uzrokovati napajanje, ožičenje ili loš kontakt, a ne sam instrument.
- Usporedite brojeve dijelova, oblik kućišta, točke pričvršćenja, priključke i izvedbu prikaza sa starim komadom.
- Provjerite kućište, prozirnu površinu, nosače i kontakte rabljenog dijela. Obratite pozornost na pukotine, oksidaciju i tragove vlage.
- Zabilježite kilometražu izvornog instrumenta i dostupne dijagnostičke podatke. Navedena kilometraža od 88 200 km ne jamči vrijednost koja će se prikazivati nakon ugradnje u drugo vozilo.
- Prije prvog spajanja utvrdite propisani postupak za rad s podatkom o kilometraži i eventualno podešavanje instrumenta.
2) Potreban alat i materijal
- Uobičajeni ručni alat prikladan za korištene spojeve.
- Plastični alati za pažljivu demontažu obloga.
- Zaštitna podloga, meka čista krpa i spremnik za pričvrsne elemente.
- Dijagnostička oprema prikladna za određeno vozilo, ako je potrebna za provjeru ili podešavanje.
3) Postupak ugradnje korak po korak
- Osigurajte vozilo od pomicanja, isključite kontakt i pripremite servisni postupak za konkretnu izvedbu.
- Ako je moguće, prije odspajanja napajanja zabilježite rad izvornog instrumenta, kilometražu i rezultat dijagnostike.
- Pričekajte da se elektronika prebaci u stanje mirovanja i odspojite akumulator prema uputama proizvođača vozila.
- Pažljivo otpustite obloge potrebne za pristup instrumentu. Ne koristite silu protiv skrivenih kopči.
- Otpustite pričvršćenje instrumenta i pažljivo ga izvucite toliko da se žice ne zatežu.
- Otpustite osigurače priključaka i odspojite ih držeći za njihova kućišta, a ne povlačenjem za kabele.
- Usporedite oba instrumenta jedan uz drugi te pregledajte ožičenje i spojne dijelove priključaka. Uočena oštećenja najprije otklonite.
- Spojite zamjenski instrument, učvrstite priključke i postavite ga tako da se ožičenje ne prikliješti. Pritegnite pričvršćenja prema servisnim uputama.
- Ponovno spojite napajanje propisanim postupkom. Ako određena izvedba zahtijeva podešavanje, obavite ga odgovarajućom dijagnostičkom opremom.
- Provjerite osnovne funkcije i dovršite ugradnju obloga. Provjerite jesu li sve kopče i poklopci pravilno učvršćeni.
4) Provjere nakon ugradnje i provjera funkcionalnosti
Provjerite čitljivost zaslona, pozadinsko osvjetljenje, kontrolne lampice i prikazane podatke, ovisno o opremi vozila. Provjerite i kilometražu te eventualne dijagnostičke kvarove. S podatkom o kilometraži postupajte transparentno i u skladu sa zakonskim zahtjevima; dokumentirajte zamjenu instrumenta. Kratku probnu vožnju obavite tek nakon uspješne provjere na mjestu i posebno pratite prikaz brzine i eventualne prekide.
5) Najčešće pogreške pri ugradnji i kako ih izbjeći
- Odabir samo prema modelu vozila: usporedite i broj proizvoda, priključke i izvedbu.
- Rukovanje priključcima dok su pod naponom: pridržavajte se propisanog isključivanja elektronike i odspajanja akumulatora.
- Oštećenje kopči ili kontakata: najprije otpustite osigurače i nemojte koristiti pretjeranu silu.
- Nedovoljno učvršćen priključak ili prikliješteni kabelski snop: prije postavljanja poklopaca provjerite jesu li priključci učvršćeni i je li ožičenje pravilno postavljeno.
- Pretpostavka da će odmah raditi bez podešavanja: zahtjeve za prilagodbu provjerite u servisnom postupku prije spajanja zamjenskog dijela.
Razlozi zbog kojih dolazi do oštećenja dijela
Kod kombiniranih instrumenata općenito mogu postojati sljedeći uzroci oštećenja. Ovo nije opis utvrđenog stanja ponuđenog komada.
- Vlaga i kondenzacija koje uzrokuju oksidaciju kontakata ili oštećenje elektronike.
- Oscilacije napajanja i prenapon, primjerice zbog kvara električnog sustava ili nepravilnog rukovanja akumulatorom.
- Starenje elektroničkih komponenti i dugotrajno izlaganje temperaturnim opterećenjima, što može dovesti do prekida prikaza.
- Vibracije i mehaničko opterećenje koje utječu na električne spojeve i pričvršćenja.
- Neoprezna demontaža ili neprikladno čišćenje, pri čemu mogu puknuti nosači, oštetiti se priključci ili izgrebati prozirni poklopac.
