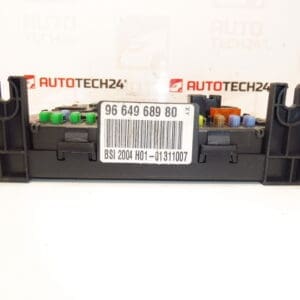

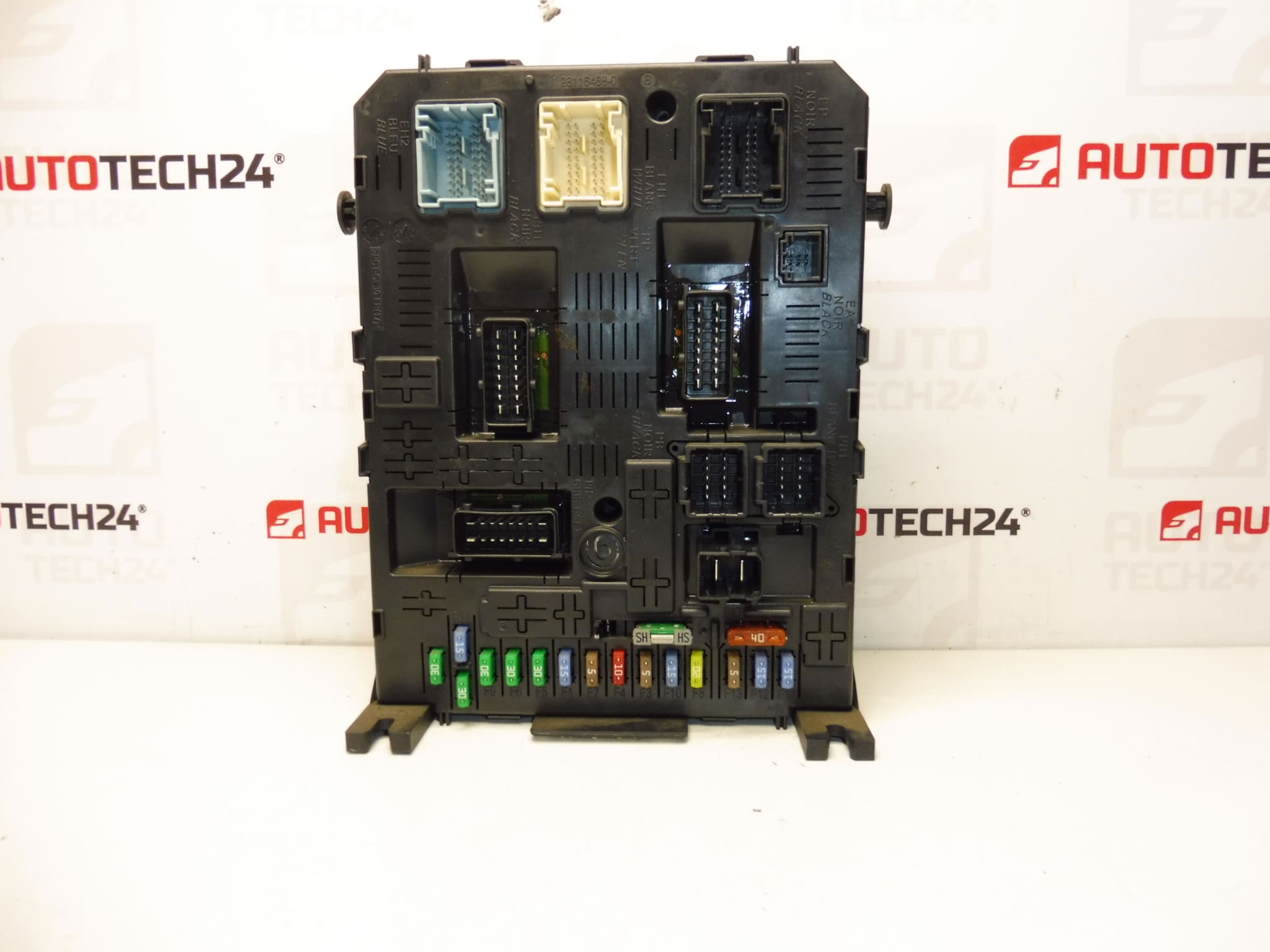

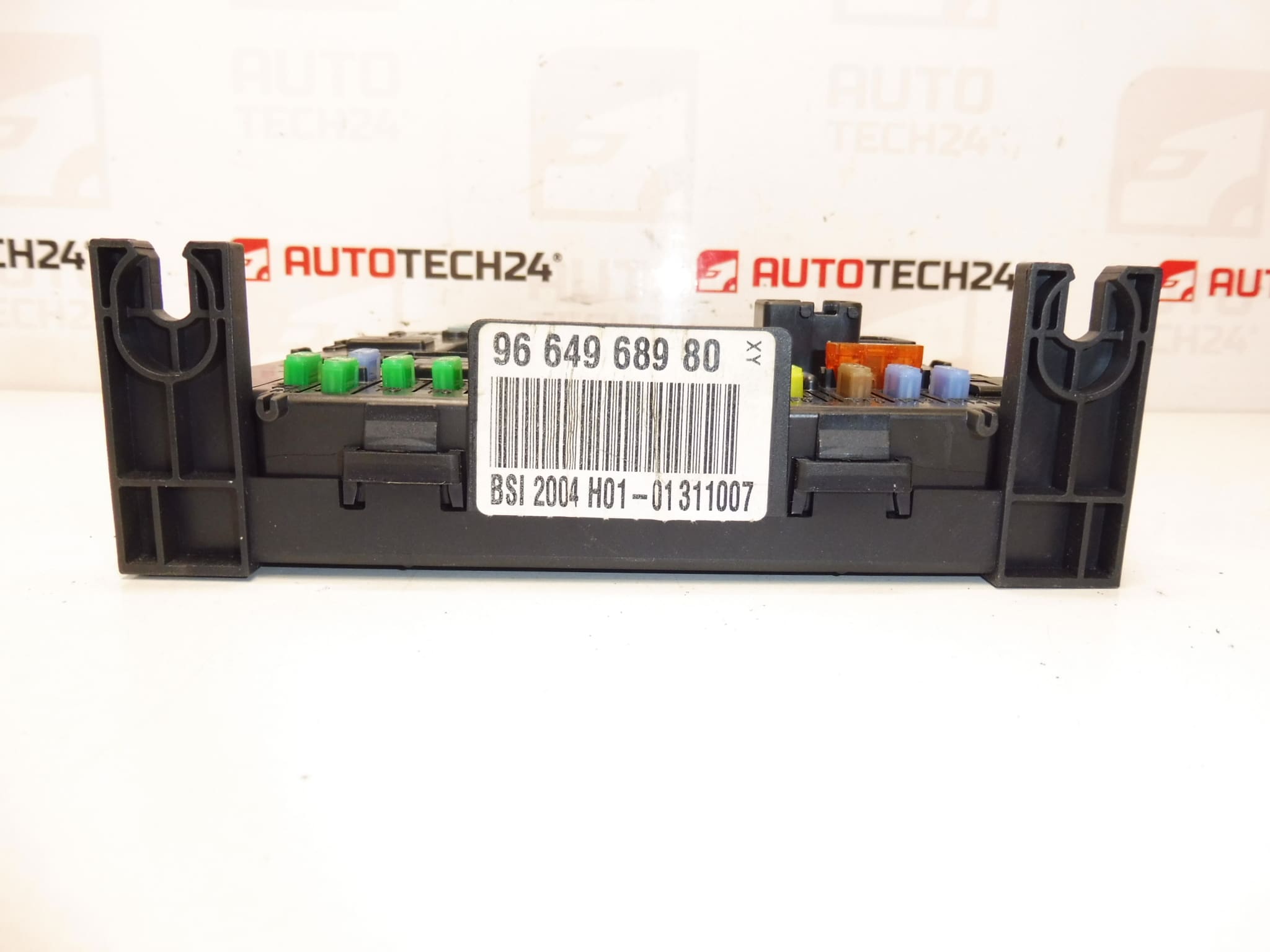

Upravljačka jedinica BSI 2004 H01-00 JOHNSON CONTROL za vozila Citroën i Peugeot. Potječe iz Peugeota 307 iz 2006. godine.
Originalna BSI (Body System Interface) jedinica namijenjena za modele Citroën i Peugeot, označena serijskim brojevima koji se često koriste u pretraživanju rezervnih dijelova: 9664968980, 1660728880, 6580QH i 6580QJ. Jedinica upravlja udobnosnim i komunikacijskim funkcijama vozila (rasvjeta, brisači, centralno zaključavanje, sučelje za instrument ploču i sl.). Idealan izbor za automehaničare i samozatajne majstore koji traže pouzdanu zamjenu iz tvorničkog vozila (Peugeot 307 2006). Jasno istaknite kodove proizvoda pri pretraživanju kako biste brže pronašli kompatibilan dio.
Tehničke informacije
- Proizvođač: Valeo / Johnson Controls
- Model: Citroën, Peugeot (primjer: Peugeot 307, 2006)
- Šifre proizvoda: 9664968980, 1660728880
- Ostali brojevi: 6580QH, 6580QJ, H01-00
Namjena i funkcija
BSI jedinica predstavlja centralni modul za upravljanje udobnosnim funkcijama i razmjenom signalâ unutar električnog sustava vozila. Kontrolira osvjetljenje, brisače, sustav centralnog zaključavanja, signalizaciju, komunikaciju prema instrument ploči i drugim upravljačkim modulima. Također surađuje s imobilizatorom i može sadržavati dijelove memorije (EEPROM/Flash) s parametarskim podacima vozila.
Ugradnja
Postupak zamjene tipično uključuje:
- Isključiti akumulator prije bilo kakve demontaže.
- Ukloniti zaštitne obloge/elemente ispred BSI jedinice (obično u području instrument ploče ili ispod upravljača).
- Označiti i pažljivo odspojiti sve konektore te skinuti vijke koji drže jedinicu.
- Postaviti novu/jednaku jedinicu i ponovno spojiti kabelsku mrežu prema oznakama.
- Po potrebi izvršiti kloniranje ili kodiranje/sinicijalizaciju kako bi jedinica preuzela parametre vozila (pogledajte sekciju za montažu i kodiranje).
Montaža i kodiranje – važno
– Jedinica je korištena i je “uparena” s izvornim vozilom (VIN/PIN/ključevi).
– Mogućnosti stavljanja u rad:
1) Kloniranje podataka sa stare jedinice (EEPROM/Flash) – nakon kloniranja jedinica je plug and play.
2) Virginizacija i naknadna inicijalizacija/telecoding preko DiagBox (event. online) + prilagodba ključeva.
– Preporučeno izvršiti stručnjakom sa servisnom opremom PSA (DiagBox/Lexia/PP2000).
– Prije demontaže/montaže uvijek isključite bateriju i pridržavajte se postupaka proizvođača kako ne biste oštetili jedinicu.
Preporuke za montažu
- Rad obaviti u suhom i čistom okruženju kako bi se izbjegla kontaminacija konektora.
- Prije spajanja provjeriti kontakte i izolacije kabela; korodirani priključci treba očistiti ili zamijeniti.
- Ako je dostupno, koristiti originalni servisni alat za kodiranje (DiagBox) radi sigurnog uparivanja funkcija i ključeva.
- Ne koristiti oštećene ili naređene jedinice bez prethodne provjere EEPROM/Flash memorije.
Razlog zbog kojih se dio najčešće pokvari
- Prodor vlage i korozija konektora – najčešći uzrok kvara BSI jedinica.
- Električni udari ili kratki spojevi u vozilu koji mogu oštetiti elektroniku.
- Loši kontakti zbog oštećenih stezaljki ili iskrivljenih pinova.
- Softverska korupcija memorije (EEPROM/Flash) zbog nestanka napajanja ili nepravilnog resetiranja.
- Neispravno uparivanje s imobilizatorom/ključeva nakon zamjene bez pravilnog kodiranja.
Prilikom pretraživanja koristite navedene šifre proizvoda kako biste povećali šanse za pronalazak točnog dijela. Ugradnja i kodiranje zahtijevaju stručnost i odgovarajuću dijagnostičku opremu za PSA vozila.
