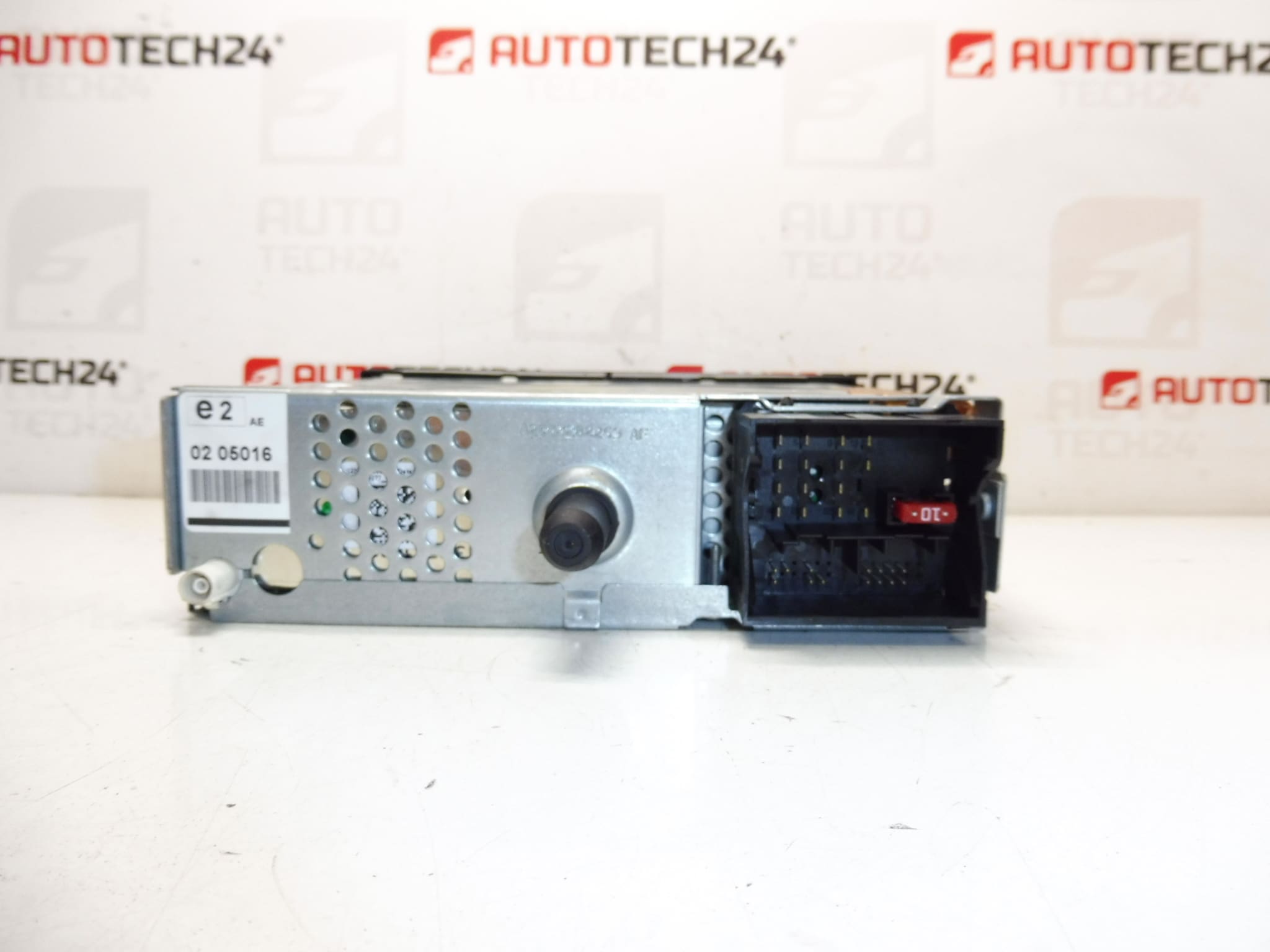

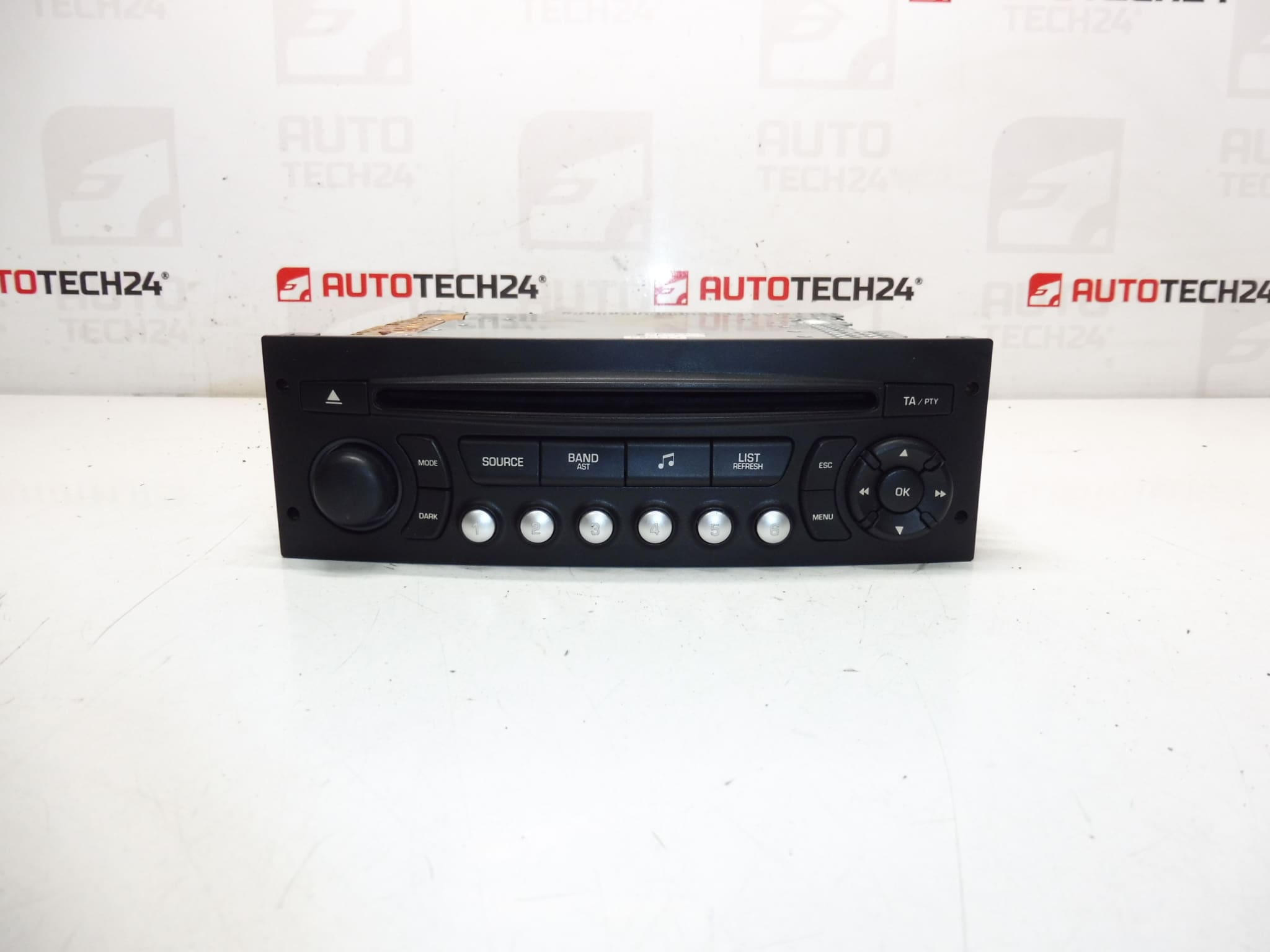

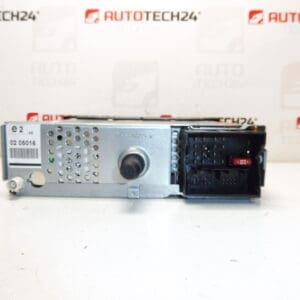

Auto radio sa CD-om Citroën Peugeot 96647697XT 6564ZS

SIEMENS VDO RD4N1-02 CD auto radio za CITROEN BERLINGO III C2 C3 C4 C8 PEUGEOT 207 307 407 807 PARTNER III
Radio se mora dodati u auto putem dijagnostike

Opis dijela

Polovan originalni auto radio SIEMENS VDO RD4N1-02 sa CD-om, namijenjen odabranim automobilima Citroën i Peugeot. Ako tražite zamjenu prema broju dijela (npr. 96647697XT ili 6564ZS), ovo je brza i isplativa opcija za vraćanje pune funkcionalnosti audio sustava bez nepotrebnog eksperimentiranja.

Dio je iz kategorije električnih komponenti – kod ovih radija je bitno uzeti u obzir da je nakon montaže često potrebno upariti/spojiti na auto sa dijagnostikom kako bi radio ispravno.

Tehničke informacije

• Proizvođač: SIEMENS VDO
• Model: RD4N1-02 CD
• Ostali brojevi: 96647697XT, 16077504XT, 6564ZS, 6564ZT

Šifre proizvoda

• Šifre proizvoda: 96647697XT, 16077504XT, 16077504XT, 6564ZS, 6564ZT

Preporuke za instalaciju

Upozorenje: U dokumentima je navedeno da se radio mora dodati u auto dijagnostikom. Točan postupak može varirati ovisno o specifičnom modelu i opremi vozila.

1) Prije sastavljanja

• Usporedite kodove naljepnica radija (96647697XT / 16077504XT / 6564ZS / 6564ZT) sa starim dijelom ili s potrebnim brojem dijela.
• Provjerite stanje konektora (savijene igle, zračnost), mehaničko oštećenje prednje ploče i funkcionalnost utora za CD.
• Ako je moguće, provjerite da radio nije prljav ili začepljen (oksidacija oko konektora).

2) Potrebni alati i materijali

• Osnovni set ručnih alata (obično za uklanjanje dijelova na brodu).
• Alati za demontažu autoradija (prema vrsti priključka u vozilu).
• Dijagnostika kompatibilna s vozilom za prijenos/uparivanje radija.
• Sprej za čišćenje kontakta (opcija) i suha krpa.

3) Postupak sastavljanja korak po korak (obično)

1. Isključite paljenje i osigurajte vozilo od pomicanja.
2. Za radnu sigurnost odspojite bateriju (obično minus pol).
3. Uklonite okvir/oblog oko radija u skladu s dizajnom ploče s instrumentima.
4. Otkopčajte stari radio i pažljivo ga izvucite iz rupe.
5. Odspojite sve konektore i antenski kabel, provjerite njihovo stanje.
6. Usporedite konektore i nosače novog radija sa starim.
7. Ako je potrebno, očistite kontakte i spojite konektore i antenu na novi radio.
8. Postavite radio u rupu i učvrstite ga u skladu s izvornim privitkom.
9. Ponovo namjestite okvir/obrub.
10. Spojite bateriju.
11. Uključite paljenje i testirajte osnovne funkcije (uključivanje, zvuk, CD).
12. Izvršite dijagnostiku radija do automobila prema proceduri za određeno vozilo.
• 4) Provjere nakon montaže i probna vožnja/provjera funkcioniranja
  • Provjerite da radio ispravno komunicira s automobilom i ponaša li se standardno (pokretanje, upravljanje, zvuk).
  • Provjerite stabilnost prijema i moguće ispadanje zvuka tijekom normalnog rada.
  • Nakon učitavanja dijagnostike ponovno provjerite sve funkcije uključujući CD.

  5) Najčešće greške pri montaži + kako ih izbjeći

  • Zamjena sličnim izgledom: kodovi uvijek odlučuju (npr. 96647697XT, 6564ZS).
  • Olabavljeni/loše postavljeni konektori: Nakon uključivanja, nježno provjerite ima li blokade i pustite.
  • Oštećenje iglica prilikom umetanja: umetnite konektore aksijalno, bez sile.

  Razlozi zašto je dio oštećen

  • Fluktuacije napona u mreži na vozilu (slaba baterija, loše punjenje) i naknadno opterećenje radio elektronike.
  • Oksidacija konektora i povećana otpornost na prijelaz (vlaga, razmazivanje, starost).
  • Mehanička oštećenja tijekom nestručnog rastavljanja/sastavljanja ili vađenja obloge.
  • Istrošenost CD pogona (prljavština, prašina, česta uporaba).
  • Neispravno ožičenje ili nekompatibilni dodaci koji mogu opteretiti napajanje ili signalnu liniju.
