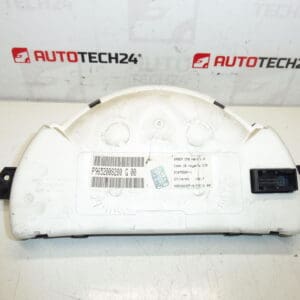

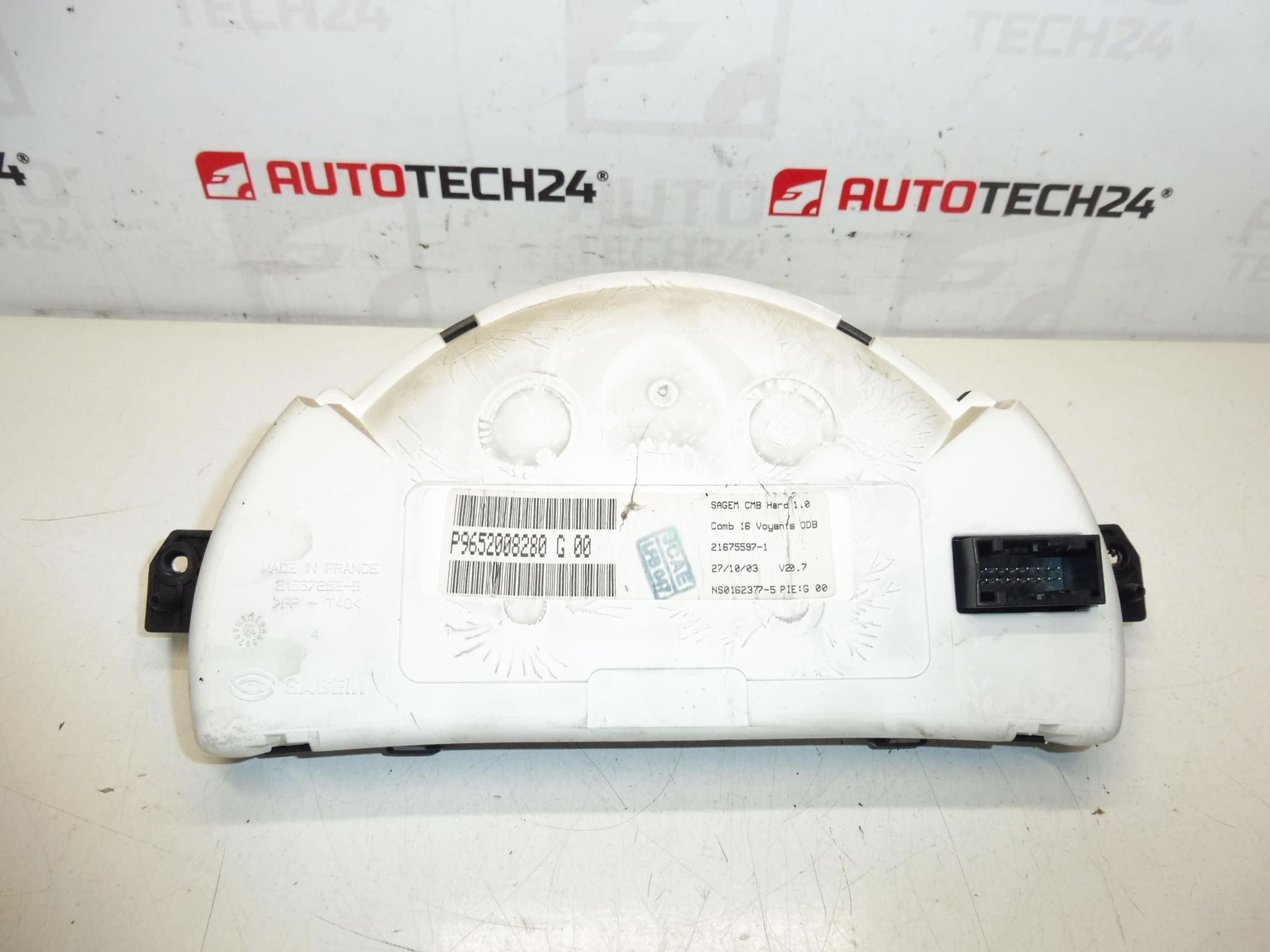

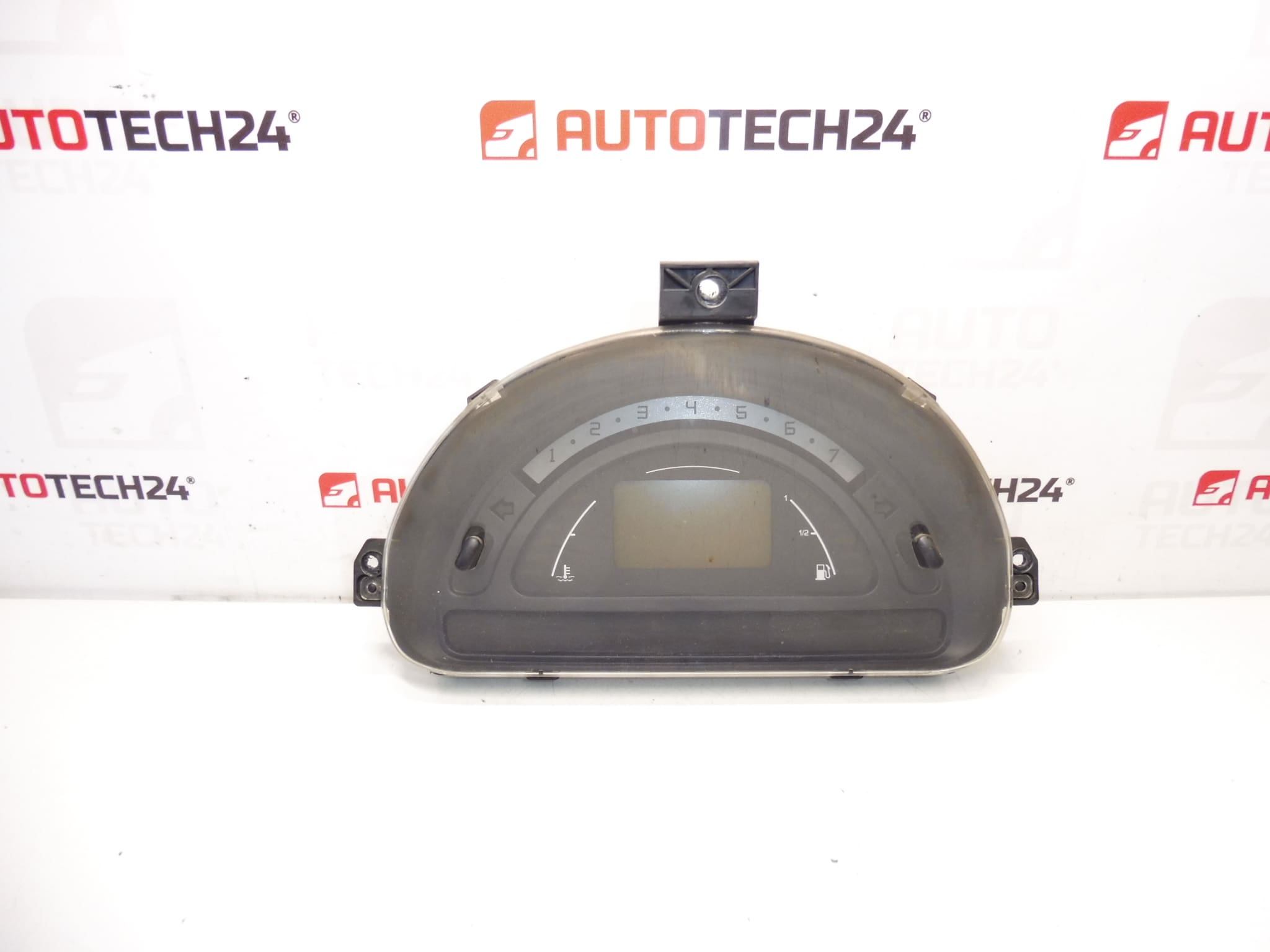

Potpuni kombinirani instrument SAGEM za vozila Citroën C2, C3 1.4 HDi. Iz vozila s prijeđenih cca 350000 km.
Originalni elektromehanički instrument ploča namijenjen za servisere i samostalne majstore koji traže zamjenski tachometar/kompletan instrument. Jedinstvena jedinica upravlja pokazivačem brzine, obrtomjerom, indikatorima razine goriva, kontrolnim lampicama i digitalnim brojčanikom kilometraže. Dio odgovara modelima iz serije Citroën C2 i C3 (uključujući C3 Pluriel) opremljenim 1.4 HDi motorom i često se pretražuje po referentnim brojevima navedenim u tehničkim podacima.
Tehničke informacije
- Proizvođač: SAGEM
- Model: Citroën C2, Citroën C3, Citroën C3 Pluriel (1.4 HDi)
- Kodovi proizvoda: P9652008280, 9652008280, 6105EV
- Ostali brojevi: P9652008280 G00
Funkcija proizvoda
Instrument ploča prikazuje osnovne podatke potrebne za siguran rad vozila: brzinu, broj okretaja motora, razinu goriva, ukupnu kilometražu i brojne indikatore (temperatura, tlak ulja, lampice upozorenja). To je ključna jedinica za vozača i dijagnostiku vozila.
Preporuke za montažu
- Prije rada odspojite negativni pol akumulatora radi sigurnosti i izbjegavanja kratkih spojeva.
- Uklonite obloge kokpita oko instrument ploče pažljivo, bez oštećenja kopči i nosača.
- Odvijte pričvrsne vijke instrument ploče i pažljivo izvadite jedinicu prema naprijed.
- Priključke odspojite povlačenjem priključnice ravno prema van; izbjegavajte izvlačenje ožičenja.
- Pri ugradnji nove jedinice provjerite položaj kazaljki (treba biti u mirovanju na početnim vrijednostima) i sigurno priključite sve konektore prije vraćanja obloga.
- Nakon montaže može biti potrebna osnovna dijagnostika ili kalibracija preko OBD alata za ispravno očitavanje kilometraže/servisnih intervala i resetiranje pojedinih upozorenja.
Zašto dio najčešće otkazuje
- Starenje elektroničkih komponenti i termični stres uzrokovan čestim zagrijavanjem i hlađenjem.
- Kvarovi napajanja ili prekidi u napajanju zbog korozije priključaka ili oštećenih osigurača.
- Neispravnosti pozadinskog osvjetljenja ili elektromotornih pogona kazaljki (stepper motora) zbog habanja.
- Oštećenja tiskanih pločica ili hladnih lemljenja, osobito na vozilima s velikim prijeđenim kilometražama.
- Prodor vlage ili kondenzacije unutar kućišta, što dovodi do kratkih spojeva ili korozije kontakata.
Dodatne napomene
Ovaj instrument dolazi iz vozila s velikim prijeđenim kilometrima (~350.000 km), stoga preporučujemo provjeru svih funkcija prije završne montaže. Pri zamjeni imajte pri ruci osnovne alate i po potrebi OBD dijagnostički uređaj za provjeru i eventualnu kalibraciju. Dio je namijenjen za profesionalnu montažu ili za korisnike s iskustvom u radu s električnim instalacijama vozila.
