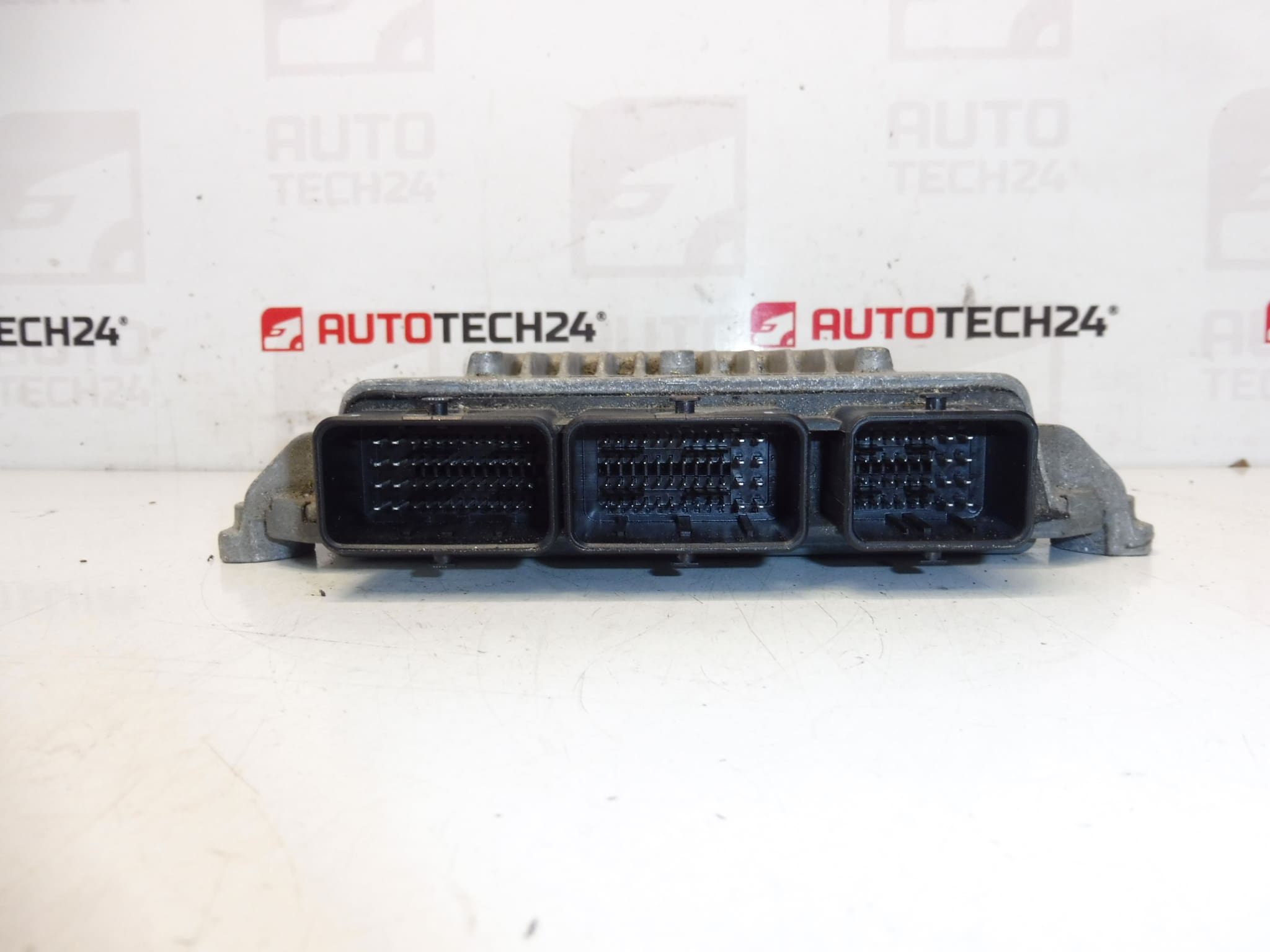

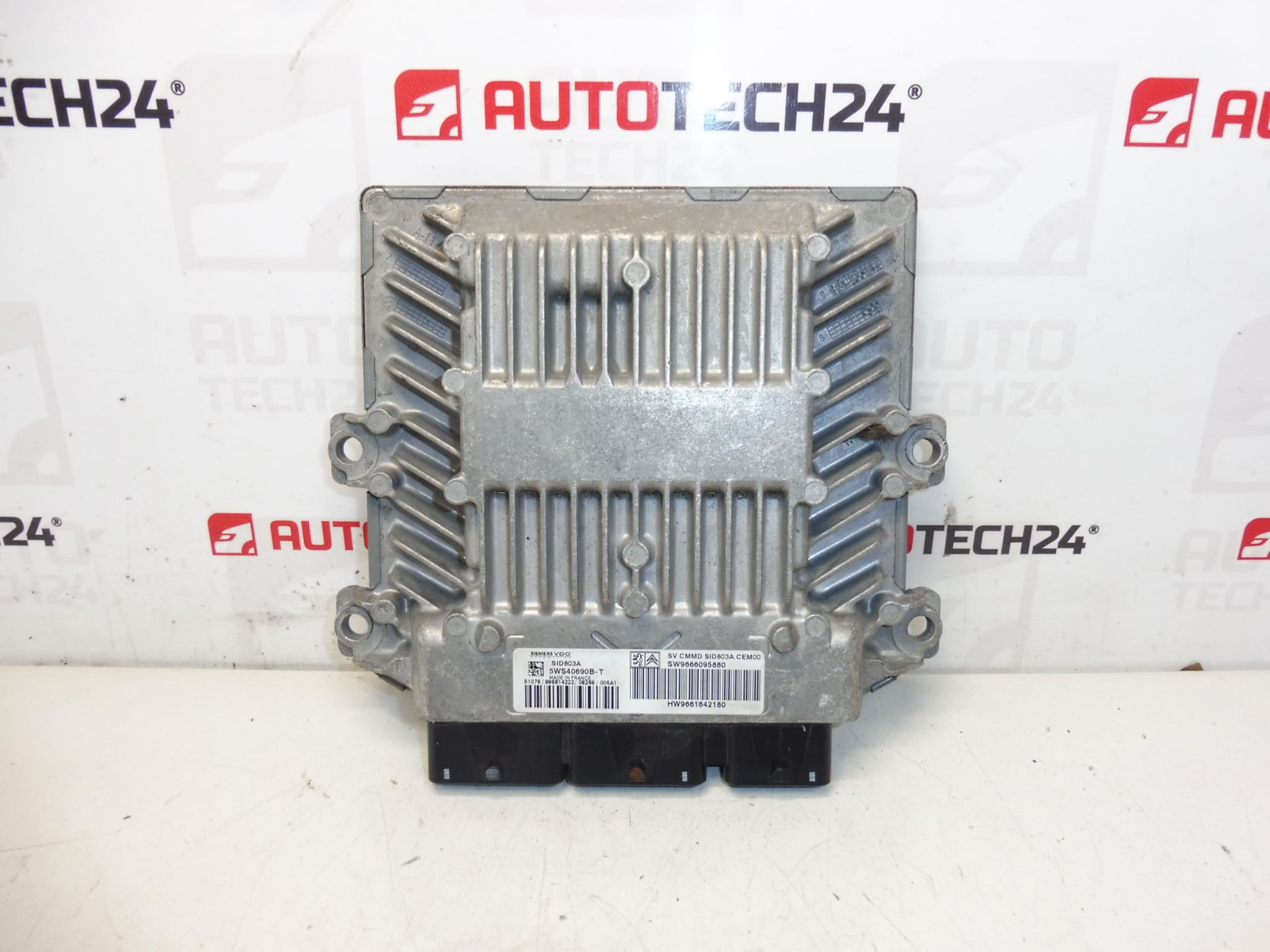

Upravljačka jedinica ubrizgavanja Continental SIEMENS SID 803A. Potječe iz 2010. Citroën C4 Picasso 2.0 HDi RHE.
Ova upravljačka jedinica ubrizgavanja (ECU) Siemens/Continental je originalni modul koji nosi oznake 5ws40690B-T, 9661642180, 9666095880 te dodatne oznake 1943QR/1943QS. Namijenjena je profesionalnim automehaničarima i naprednim kućnim majstorima koji traže kompatibilan i funkcionalan modul za vozila Citroën/Peugeot s navedenim šiframa. Zbog uparivanja elektronike s vozilom, ugradnja može zahtijevati kloniranje ili inicijalizaciju; to su standardne procedure kod zamjene upravljačkih jedinica ubrizgavanja.
Tehničke informacije
- Proizvođač: Continental / Siemens VDO
- Model: Citroën C4 Picasso 2.0 HDi (RHE), 2010
- Šifre proizvoda: 5ws40690B-T; 9661642180; 9666095880
- Dodatni brojevi: SID803A; 1943QR; 1943QS
Opis funkcije
Upravljačka jedinica ubrizgavanja nadzire dovod goriva, upravljanje ubrizgavanjem i parametre motora (timing ubrizgavanja, tlak goriva, adaptacije upravljanja zrak/gorivo) kako bi motor radio glatko i učinkovito. Također koordinira signale s drugim modulima motora (senzori i aktuatori) te sudjeluje u dijagnostici kvarova motora.
Za koja vozila odgovara
Primarno za vozilo navedeno u dokumentaciji: Citroën C4 Picasso 2.0 HDi s kodom motora RHE iz 2010. Također je kompatibilna s drugim vozilima PSA grupe koja koriste istu hardversku i softversku konfiguraciju označenu gore navedenim šiframa; provjerite šifre na originalnom modulu prije ugradnje.
Montaža i kodiranje – važno
– Jedinica je rabljena i “uparena” s izvornim vozilom (VIN/PIN/ključevi).
– Mogućnosti puštanja u rad:
1) Kloniranje podataka sa stare jedinice (EEPROM/Flash) – nakon kloniranja jedinica je plug and play.
2) Virginizacija i naknadna inicijalizacija/telekodiranje preko DiagBox-a (ili online) + prilagodba ključeva.
– Preporučuje se izvršiti od strane stručnjaka sa servisnom opremom PSA (DiagBox/Lexia/PP2000).
– Prije demontaže/montaže uvijek isključite akumulator i slijedite postupke proizvođača kako ne biste oštetili jedinicu.
Preporuke za montažu
- Isključite negativni pol akumulatora i pričekajte preporučeno vrijeme kako bi se ispraznile kondenzatorske sklopke.
- Pristupite ECU-u: kod izvedbi PSA skupine jedinica se može nalaziti u prostoru motora (uz pregradu) ili ispod instrument ploče. Lokacija varira ovisno o izvedbi vozila.
- Pažljivo odspojite sve priključke; provjerite kontakte i otklonite koroziju ili prljavštinu prije spajanja.
- Uklonite pričvrsne vijke i izvadite staru jedinicu bez prisiljavanja. Izbjegavajte dodirivanje elektronike golim rukama; koristite antistatičku zaštitu ako je moguće.
- Montirajte zamjensku jedinicu u obrnutom redoslijedu. Nakon fizičke montaže provedite kloniranje ili inicijalizaciju prema gore opisanom postupku.
- Provjerite sve sustave nakon ugradnje i obrišite eventualne kodove grešaka ako je potrebno.
Najčešći razlozi kvara
- Prodiranje vlage i oksidacija konektora ili elektronike.
- Prekoračenje napona (kvar alternatora, loša instalacija, nepotpuno isključivanje uređaja) i elektrotransijenti.
- Termalni stres zbog visokih radnih temperatura i nedovoljnog hlađenja.
- Vibracije i mehanička oštećenja uslijed lošeg sidrenja ili udaraca.
- Korozija pinova u konektorima i loš kontakt koji uzrokuje nestabilan rad i greške senzora.
Ovaj modul je ciljano rješenje za servise i samostalne mehaničare koji trebaju zamjensku ECU s točno navedenim šiframa. Pravilna montaža i adekvatno kodiranje osiguravaju povratak pune funkcionalnosti motora. Ako instalirate jedinicu, slijedite gore navedene korake kako biste smanjili rizik od daljnjih kvarova.
