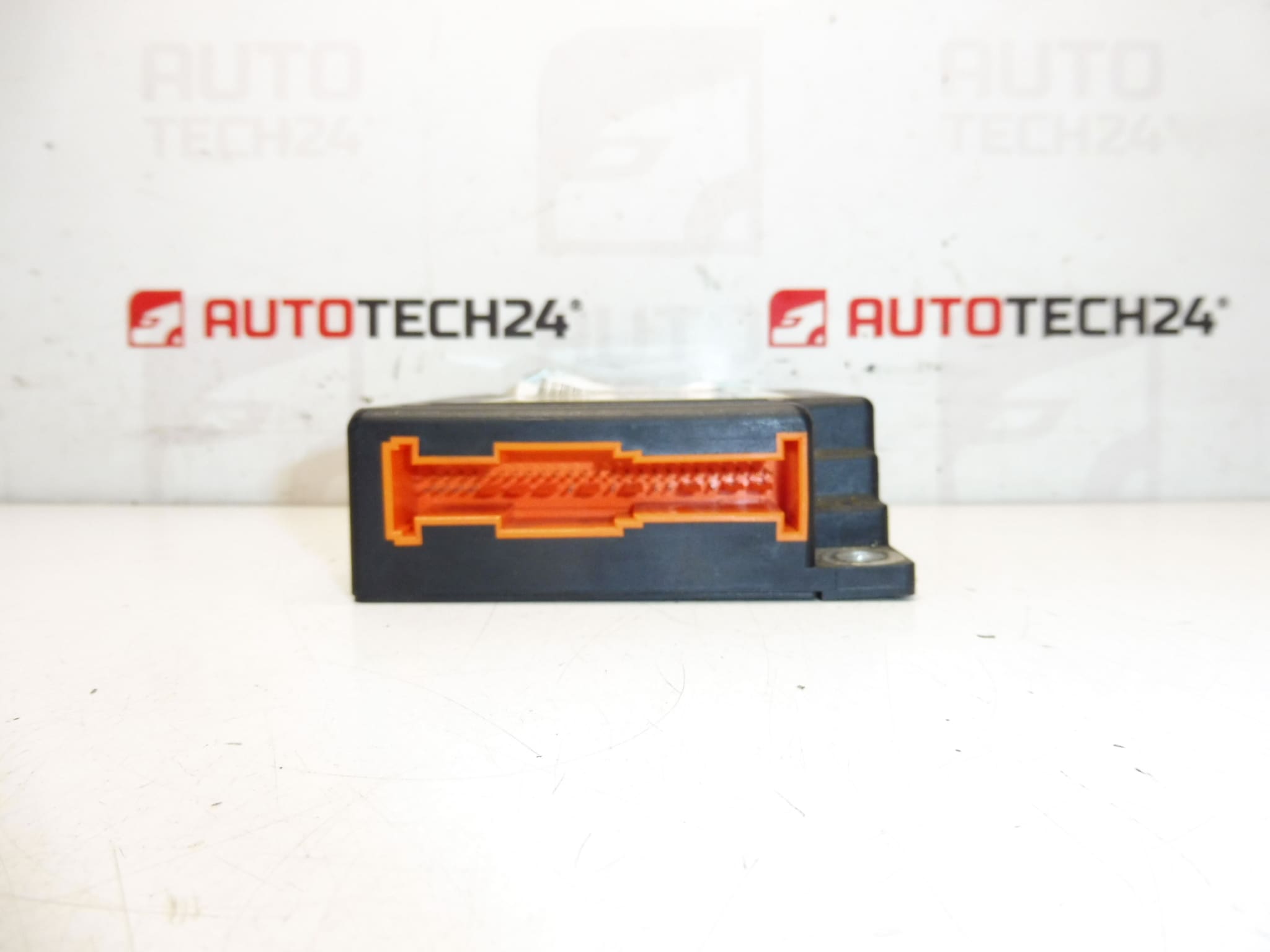

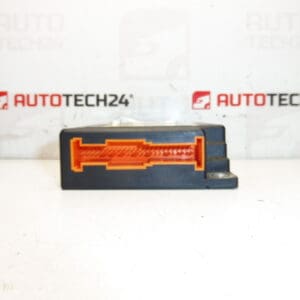

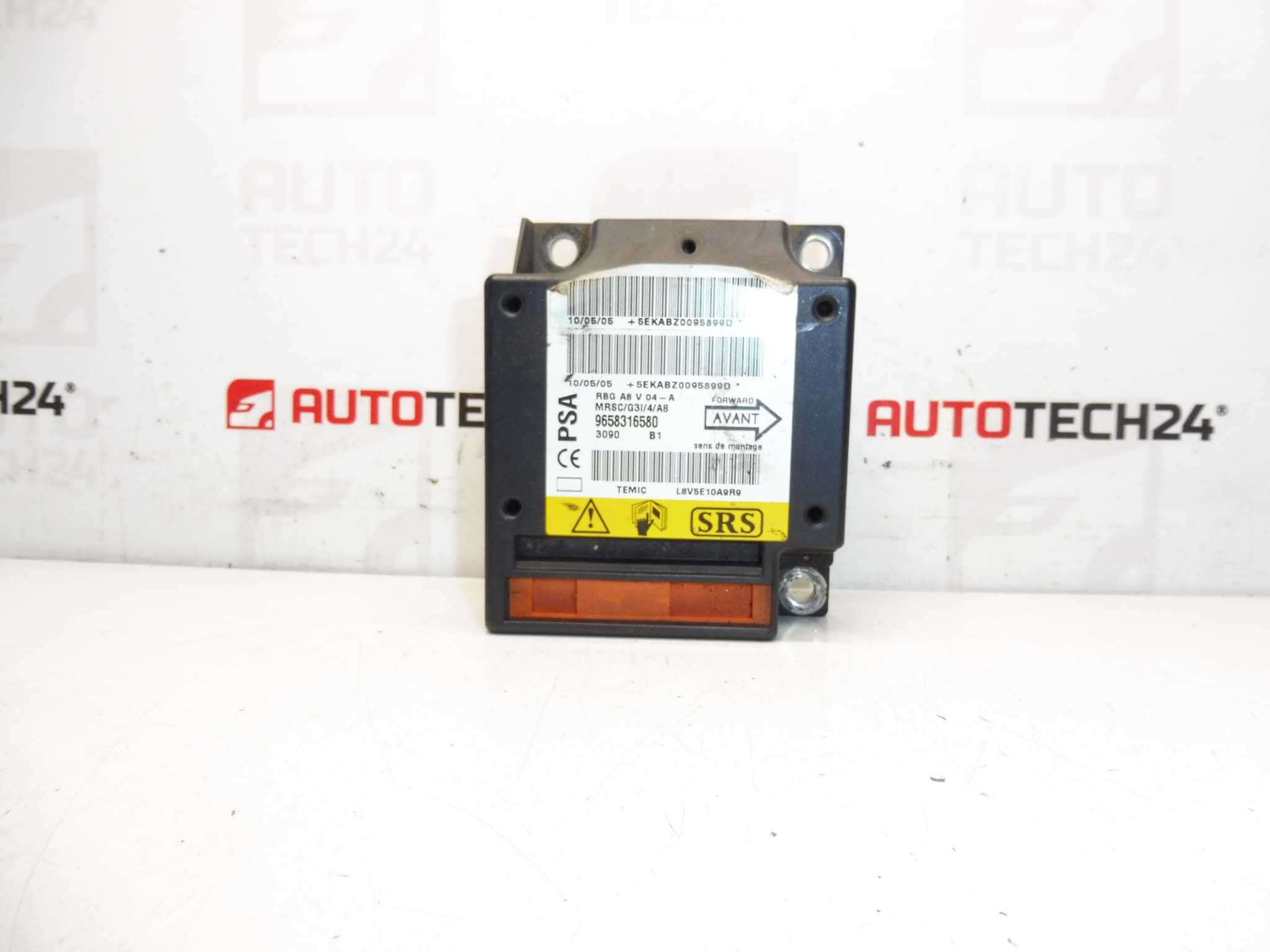

Airbag jedinica za automobile CITROEN C2, C3 i pluriel
Opis dijela
Ova jedinica zračnog jastuka (SRS) koristi se za procjenu signala sudara i kontrolu aktivacije zračnih jastuka i povezanih sigurnosnih značajki. Prikladno kao zamjena u slučaju kvara originalne upravljačke jedinice zračnog jastuka, obično kada se problem u SRS sustavu ne može otkloniti zamjenom senzora ili popravkom ožičenja.
Za rabljeni uređaj ključno je da se oznaka i broj proizvoda poklapaju – mehaničari ga najčešće traže po dolje navedenim brojevima.
Tehničke informacije
- Proizvođač: Stellantis (Citroën/Peugeot)
- Model: Citroën C2, Citroën C3, Citroën C3 Pluriel
- Ostali brojevi: 654584, 654691
Šifre proizvoda
- Šifre proizvoda: 9658316580, 654583
Preporuke za instalaciju
Općenito/tipično ugradnja jedinice zračnog jastuka zahtijeva povećani oprez i poštivanje sigurnosnih načela. Točan postupak može varirati ovisno o specifičnom dizajnu automobila.
1) Prije sastavljanja
- Usporedite sa starim dijelom: svi brojevi proizvoda (osobito 9658316580 i 654583) i uskladite druge oznake.
- Provjerite stanje konektora (pinovi ne smiju biti savijeni, stisnuti, korodirani) i kućište jedinice (nema pukotina, deformacija, tragova vlage).
- Ako je automobil bio u nesreći, prvo provjerite stanje povezanih dijelova SRS-a (ožičenje, konektori, eventualno senzori) – neispravan periferni element može uzrokovati ponovno prijavljivanje kvara.
2) Potrebni alati i materijali
- Osnovni set ručnog alata (čegrtaljke/bitovi, odvijači)
- Alati za sigurno odvajanje konektora (npr. plastična poluga)
- Dijagnostika za PSA (za provjeru grešaka nakon sklapanja)
- Sredstvo za čišćenje električnih kontakata (po potrebi)
3) Postupak sastavljanja korak po korak
- Isključite paljenje i izvadite ključ / isključite sustav vozila.
- Odspojite bateriju i ostavite razumno vrijeme da se SRS sigurno deaktivira (prema postupku proizvođača).
- Osigurajte pristup jedinici (postupak prema specifičnom dizajnu automobila).
- Pažljivo odspojite konektore jedinice – nemojte povlačiti ožičenje, otpustite brave konektora.
- Rastavite nosač jedinice i uklonite originalni dio.
- Još jednom usporedite brojeve i priključke starih i novih jedinica.
- Montirajte jedinicu na njeno izvorno mjesto i učvrstite je originalnim zatvaračima.
- Spojite konektore i provjerite jesu li ispravno uključeni i osigurani osiguračima.
- Provjerite da ožičenje nije rastegnuto, da nije priklješteno i da konektori prianjaju bez napetosti.
- Spojite bateriju.
- Izvršite dijagnostičku provjeru SRS sustava i provjerite stanje greške.
- Provjerite da li se svjetla na ploči s instrumentima normalno ponašaju nakon pokretanja.
-
4) Provjere nakon montaže i probna vožnja/provjera funkcioniranja
- Na dijagnostici provjerite vraćaju li se aktivne greške u sustavu zračnih jastuka.
- Provjerite ponaša li se svjetlo upozorenja SRS-a normalno (ako svijetli, riješite problem dijagnostikom – nemojte odgađati).
- Nakon kratke vožnje ponovno provjerite ima li novih pogrešaka.
5) Najčešće greške pri montaži + kako ih izbjeći
- Baterija nije odspojena prije rukovanja SRS-om: uvijek je odspojite i slijedite sigurnosnu proceduru.
- Oštećenje konektora tijekom rastavljanja: otpustite osigurače konektora u pravom smjeru, nemojte ih forsirati.
- Zamjena jedinice prema “sličnosti”: podudaranje brojeva proizvoda i oznaka uvijek je odlučujuće.
- Zanemarivanje uzroka izvorne greške: ako je problem u kablovima ili periferiji, zamjena same jedinice možda neće pomoći.
Razlozi zašto je dio oštećen
- Aktivacija sustava u slučaju nesreće/pada i kasnije interno blokiranje ili spremanje podataka o rušenju (ovisno o dizajnu).
- Oštećenje kabela ili konektora (prijelazni otpornici, prekid linije, loš kontakt).
- Vlaga u unutrašnjosti i korozija kontakata.
- Nestručni zahvati na elektroinstalacijama (loši spojevi, kratki spojevi, nepravilno rukovanje SRS-om).
- Fluktuacije napona kada je baterija slaba ili kada je baterija isključena/neispravno spojena.
