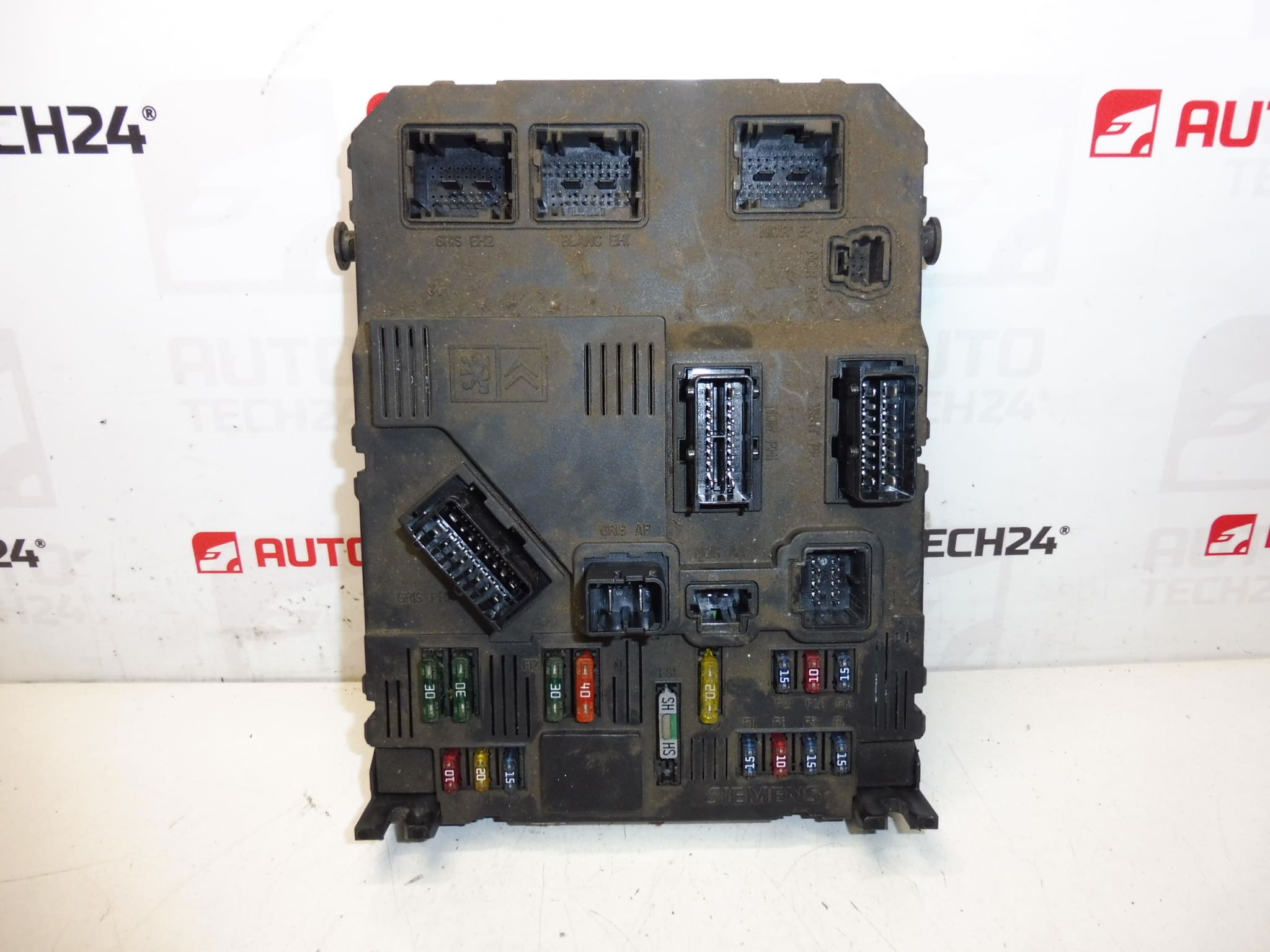

Upravljačka jedinica SIEMENS BSI F03-00 BG za modele Citroën C2, C3 i C3 Pluriel
Ova originalna BSI (Body System Interface) jedinica Siemens F03-00 BG namijenjena je vozilima Stellantis grupacije Citroën (C2, C3, C3 Pluriel). BSI upravlja nizom karoserijskih i komfort funkcija: centralno zaključavanje, signalizacija, kontrola osvjetljenja, brisači, komunikacija sa instrument pločom i drugim modulima u vozilu. Jedinica je pogodna za profesionalnu ugradnju u servisima i za automehaničare koji obavljaju popravke samostalno. Često se traži po kataloškim brojevima navedenim u tehničkim podacima.
Tehničke informacije
- Proizvođač: Siemens
- Model: Citroën C2, Citroën C3, Citroën C3 Pluriel

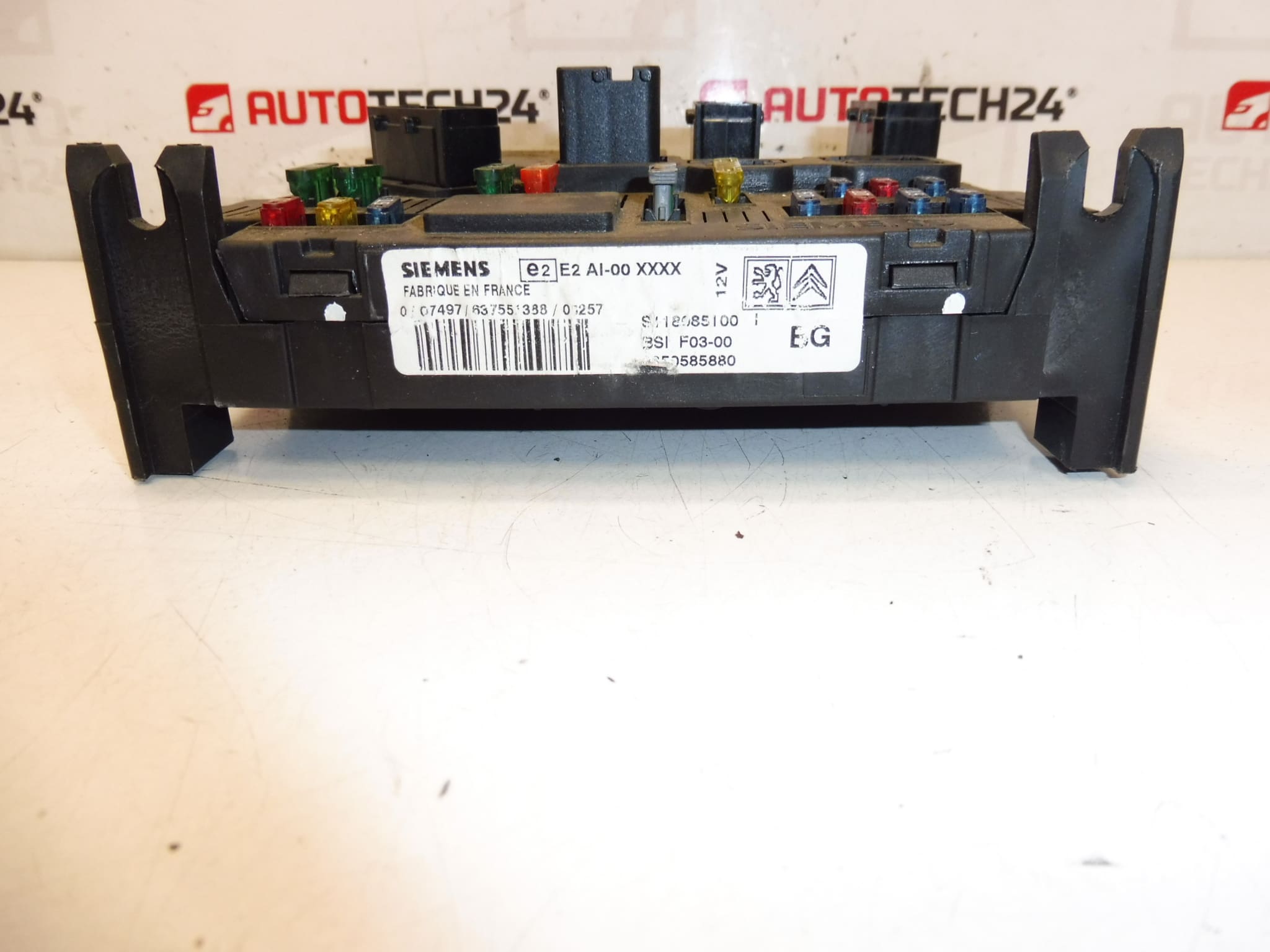

- Kodovi proizvoda: 9650585880, 1650881980, F03-00 BG
- Dodatni brojevi: S118085100, I NFP
Funkcija i karakteristike
BSI je središnja jedinica za upravljanje električnim i komfort funkcijama vozila. Koordinira rad prekidača, senzora i izvršnih sklopova te komunicira s drugim kontrolnim jedinicama preko CAN linije. Ispravna BSI jedinica omogućuje normalno funkcioniranje svjetala, brisača, centralnog zaključavanja, podizača stakala, alarma i slanja dijagnostičkih podataka.
Upute za zamjenu
Prije zamjene uvijek odspojite negativni pol akumulatora. Uklonite oblogu ispod upravljača kako biste pristupili BSI-u, otpustite vijke i pažljivo odspojite sve konektore. Postavite novu jedinicu i spojite konektore pažljivo, osigurajte pravilno postavljanje vijaka i vratite obloge. Nakon montaže potrebna je odgovarajuća procedura pokretanja/kodiranja (vidi sekciju Montiranje i kodiranje – važno).
Montiranje i kodiranje – važno
- Jedinica je rabljena i “uparen(a)” s izvornim vozilom (VIN/PIN/ključevi).
- Mogućnosti puštanja u rad:
- 1) Kloniranje podataka sa stare jedinice (EEPROM/Flash) – nakon kloniranja jedinica je plug and play.
- 2) Virginizacija i naknadna inicijalizacija/telekodiranje preko DiagBox (ili online) + prilagodba ključeva.
- Preporučuje se da posao obavi stručnjak sa servisnom opremom PSA (DiagBox/Lexia/PP2000).
- Prije demontaže/montaže uvijek isključite akumulator i postupajte prema uputama proizvođača kako biste izbjegli oštećenje jedinice.
Preporuke za montažu
- Izvršite kontrolu konektora i žica prije ugradnje – uklonite koroziju i osigurajte dobar kontakt.
- Prilikom ugradnje pazite da su svi vijci pravilno momentirani i da nema mehaničkih oštećenja na konektorima.
- Uvijek koristite odgovarajuće dijagnostičke alate za inicijalizaciju i provjeru komunikacije nakon ugradnje.
Zašto se najčešće kvári
Uobičajeni uzroci kvara BSI jedinica su prodor vlage, korozija konektora, oštećenja uslijed prenapona ili lošeg punjenja baterije, mehanička oštećenja i umor lemljenih spojeva. Starije jedinice mogu razviti probleme zbog termičkog cikliranja i habanja komponenti. Simptomi kvara uključuju nestabilno ponašanje svjetala, nefunkcioniranje centralnog zaključavanja, pogreške na instrument ploči i greške u komunikaciji s drugim modulima.
Namjena i publika
Opisano rješenje je pogodno za automehaničare i radione koje obavljaju električne popravke, kao i za iskusne hobi-mehaničare koji posjeduju dijagnostičku opremu. Zbog potrebe za kodiranjem i eventualnim kloniranjem podataka, preporučuje se suradnja s ovlaštenim servisom ili stručnjakom sa PSA dijagnostikom.
